NC-Maschinen-Reibahle HSS-E ähnl. DIN212D 5,00mm H7 TiN

NC-Maschinen-Reibahle HSS-E ähnl. DIN212D 5,00mm H7 TiN
NC-Maschinen-Reibahle HSS-E ähnl. DIN212D 5,00mm H7 TiN NC-Maschinen-Reibahle HSS-E ähnl. DIN212D 5,00mm H7 TiN
Online Preis:
28,80 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar
Werkslager
verfügbar
In den Warenkorb
Tool Finder

In den nächsten bestellen und morgen liefern lassen.

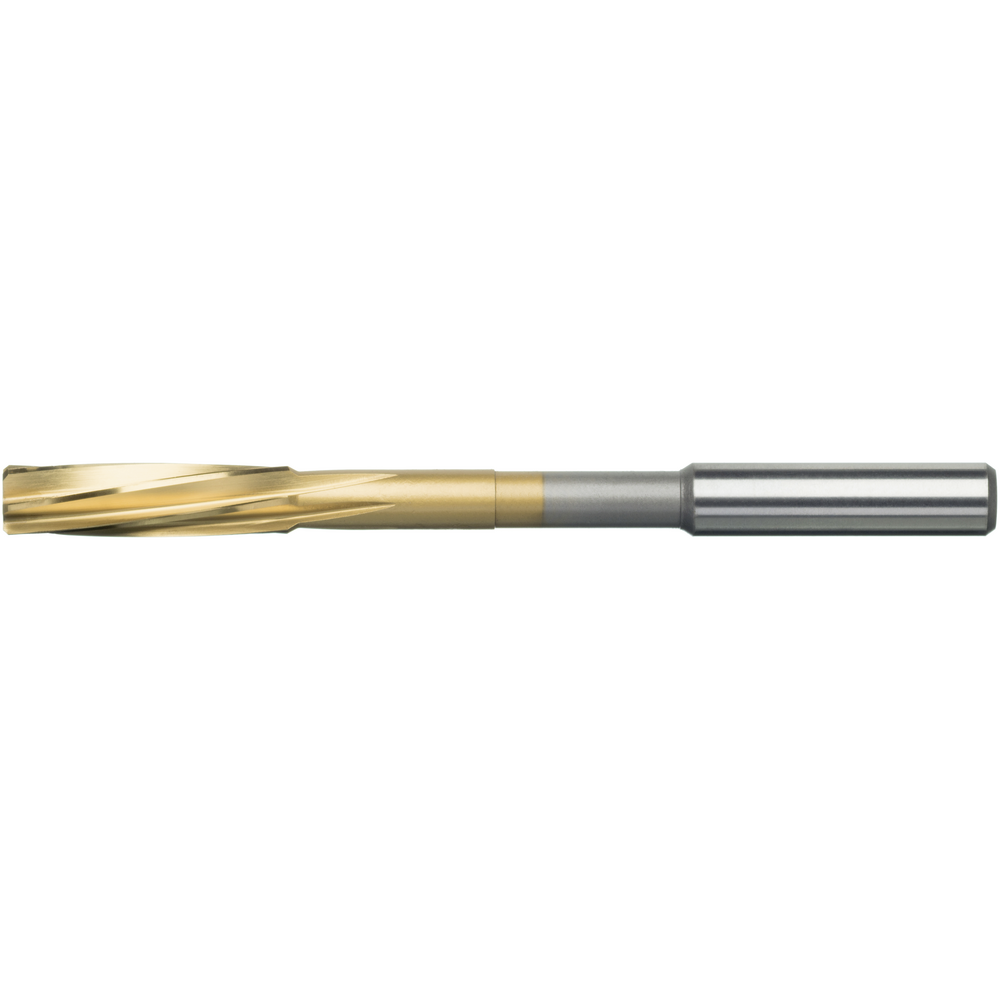

NC-Maschinen-Reibahlen
  • für Passung H7
  • rechtsschneidend
  • Schneidstoff HSS-E
  • Zylinderschaft ohne Vierkant
  • Form D: spiralgenutet mit abgesetztem Schaft
  • Für höchste Rundlaufgenauigkeit zum Einsatz in Hydro-Dehnspannfuttern und Hochgenauigkeitsfuttern werden diese Reibahlen mit geradem Schaftdurchmesser geliefert
  • zum Reiben von Durchgangs- und Grundlochbohrungen geeignet
  • auch in TiN-beschichteter Ausführung lieferbar

einzeln
Artikel-Nr./ATORN Nr.
1610200050 / 10042210
VPE
1
SARTORIUS Katalogseite

Technische Merkmale

Anzahl Schneiden 6 St.
Ausführung TiN
Auskraglänge 58 mm
Beschichtung TiN
D H7 5 mm
D1 h6 5 mm
Durchmesser max. 12,0 mm
Durchmesser min. 3,0 mm
Durchmesser min./max. 3,0-12,0 mm
Eignung Edelstahl gesamt 2
Eignung nicht Eisen gesamt 2
Eignung Titan/Nickel/Super gesamt 2
f Stahl 1000 0,15 mm/U
fitness hartl total 3
Form D
L 86 mm
L1 23 mm
L4 28 mm
Länge 86 mm
Norm Baumaße DIN DIN 212
Norm Toleranz H7
Oberfläche TiN
Schaft zylindrisch
Schaftdurchmesser 5 mm
Schneidendurchmesser 5 mm
Schneidenlänge 23 mm
Schneidstoff HSSE
Schnittgeschwindigkeit (Bronze kurz) Eignung 1
Schnittgeschwindigkeit (Bronze kurz) Vc 13,00 m/min
Schnittgeschwindigkeit (Bronze lang) Eignung 2
Schnittgeschwindigkeit (Bronze lang) Vc 13,00 m/min
Schnittgeschwindigkeit (Kunststoff ) Eignung 2
Schnittgeschwindigkeit (Kunststoff ) Vc 13,00 m/min
Schnittgeschwindigkeit (Messing lang) Eignung 1
Schnittgeschwindigkeit (Messing lang) Vc 17,00 m/min
Schnittwerte Schnittw. Info-ja
Spiralwinkel Spiralw. links 9°
Toleranz Passung H7
Toleranz Schaftdurchmesser h6
Vorschub f Stahl < 1000 N/mm2 0,10 mm/U
Z 6

Einsatz-Merkmale

Aluminium < 8 % Si
Aluminium ≥ 8 % Si
Guss GG/GTS
Guss GGG
Messing kurz
Stahl < 1000 N/mm²
Stahl < 1400 N/mm²
Stahl < 700 N/mm²
Titan-Legierungen

sehr gut geeignet
gut geeignet
Katalogseite Download
Schnittwerte Download
STEP Download
DXF Download
ASSET_MatSafetyDataSheet Download
