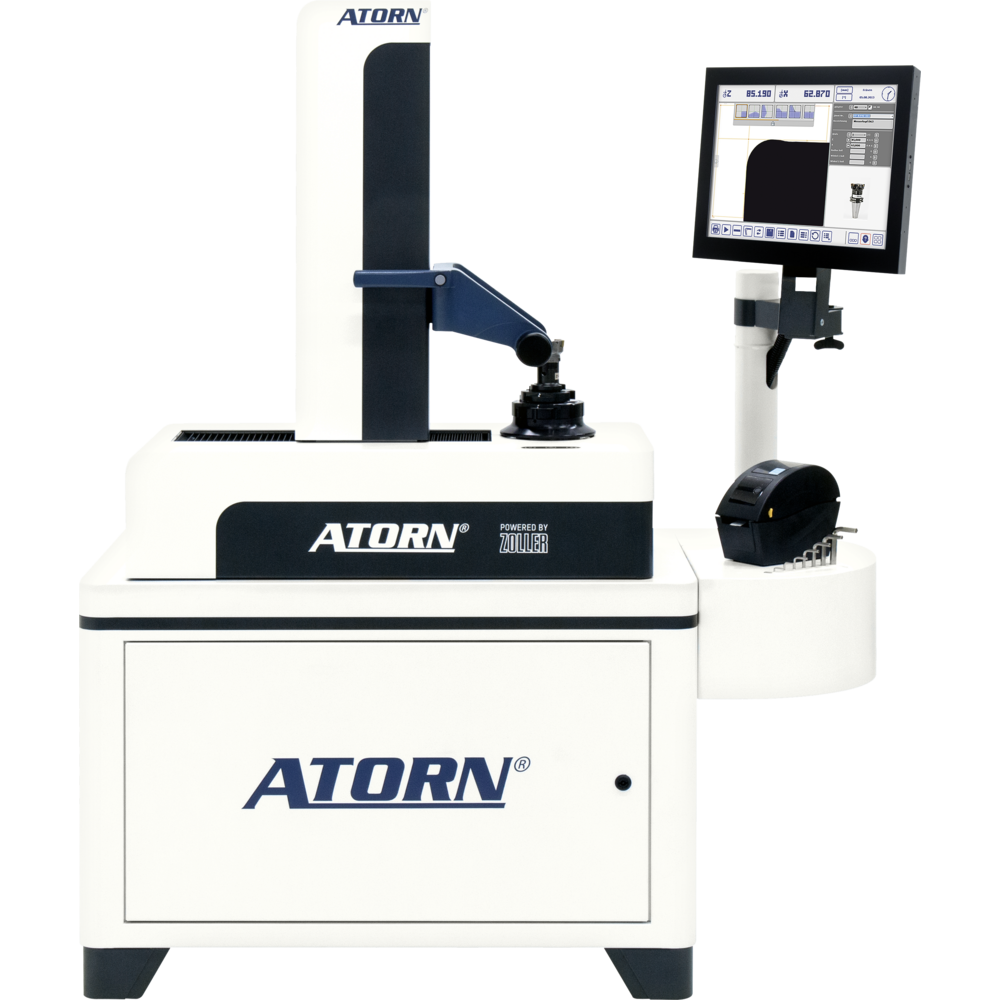

ImageController 3 ATORN® 600 x 420

ImageController 3 ATORN® 600 x 420
ImageController 3 ATORN® 600 x 420
Online Preis:
16.600,00 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
Direkt ab Herstellerwerk
In den Warenkorb
Tool Finder
Grundaufnahme und Reduzierung mit integrierter Eichkante

Werkzeugvoreinstellgeräte 350/420/600 mit ImageController
  • robuste, werkstattgerechte Werkzeugvoreinstellgeräte
  • schnelles Vermessen, Einstellen und Prüfen von Werkzeugen
  • Hochgenauigkeitsspindel SK50 mit integrierter Eichkante
  • pneumatische Spindelklemmung
  • einfache Erstellung unterschiedlicher Nullpunkte (max. 99)
  • unterschiedliche Messprogramme um z. B. Rund- und Planlaufmessungen an der Werkzeugschneide durchzuführen
  • CCD Kamera mit telezentrischem Objektiv
  • Dynamisches Fadenkreuz für automatische Messungen
  • Softwarefunktion EZmax zur Bestimmung und Messung der Werkzeugkontur
  • Lieferung ab Werk, ausschließlich Verpackung

Artikel-Nr./ATORN Nr.
5200903601 / 22250100
VPE
1
SARTORIUS Katalogseite

Technische Merkmale

Akku-/Batterieanzahl 0
Beschreibung 17" Monitor, Bedienung über Touch-Screen
Bildschirmdiagonale max. 17 in
Druckluftversorgung 6 bar
Frequenz 50 Hz
Gesamthöhe 1950 mm
Gewicht 289 kg
Leistungsaufnahme max. 600 VA
Messbereich 600x420 mm
Messbereich X-Achse 420 mm
Messbereich Z-Achse 600 mm
Modell ATORN 600x420 ImageController3
Nennspannung min. 230 V/AC
Rundlauftoleranz 0,002 mm
Vergrößerung 28x
WEEE (Rücknahme gebrauchter Elektrogeräte) 06
Wiederholgenauigkeit (+/-) 0,002 mm
