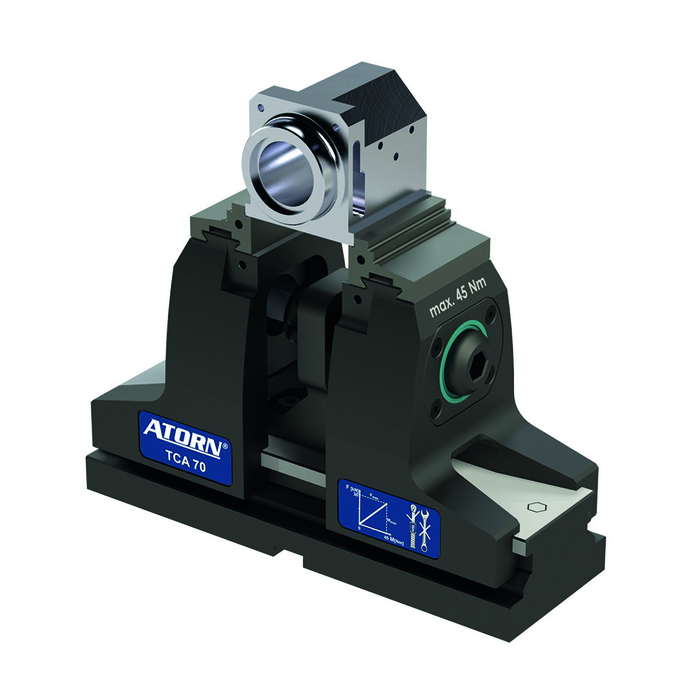

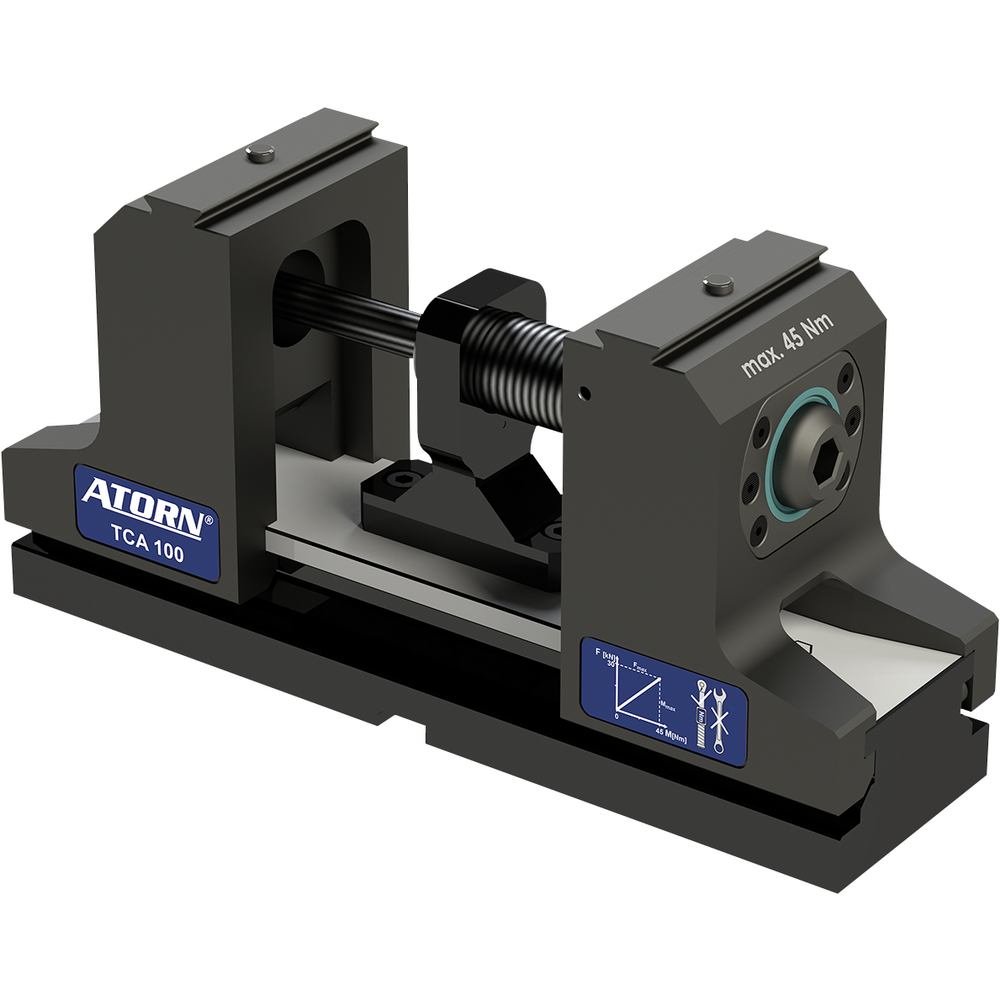

5-Achs-Spannsystem TCA70
Der zentrisch Spanner für die 5-Seiten-Bearbeitung. Durch die Bauform und der zentrischen Teleskopspindel bleiben die Störkonturen unabhängig von der Spannweite. Eine hervorragende Zugänglichkeit von allen Seiten ist garantiert. Das serienmäßige Backenschnellwechselsystem senkt Rüstzeiten und erhöht die Flexibilität.

• optimal für den Einsatz auf 5-Achs-Bearbeitungszentren
• konventionelles Spannen und Gripspannen möglich
• Teleskopspindel, Störkontur bleibt unverändert
• zentrisch, einfache Programmierung ohne Nullpunktverschiebung
• Aufmaß des Materials wird symmetrisch verteilt
• Wiederholgenauigkeit 0,01 mm
• Zentriergenauigkeit 0,02 mm
• Zugänglichkeit des Werkstückes ist unabhängig von der Spannweite
• symmetrische Bauform = Werkstück bleibt mittig und parallel
• Auflagehöhe des Werkstückes = 192 mm
• Backenschnellwechselsystem, werkzeugloser Backenwechsel durch Schnellverschluss
• Backen wendbar: für min. / max. Spannweiten mit einem Backenpaar
• konstante Spannkraft mittels wartungsarmer Teleskopspindel
• serienmäßig mit Aufnahmebohrungen für Nullpunktspannsystem Stichmaß 200 mm
• Befestigung auf Maschinentisch zusätzlich mit Durchgangsschrauben / Passschrauben
• im Raster 50 / 63 mm oder Spannpratzen möglich
• integrierter Skalenring zur Feinjustierung der Zentrumslage
• Spannkraft 30 kN bei 45 Nm linear
• Bedienung mit Drehmomentschlüssel
• Lieferumfang
  1 ATORN TCA70 ohne Backen
  1 Handkurbel für Voreinstellung
  Spannbacken bitte separat bestellen
• TCA125 mit Backenbreite 125 mm auf Anfrage lieferbar
