Vakuum-Spanntechnik

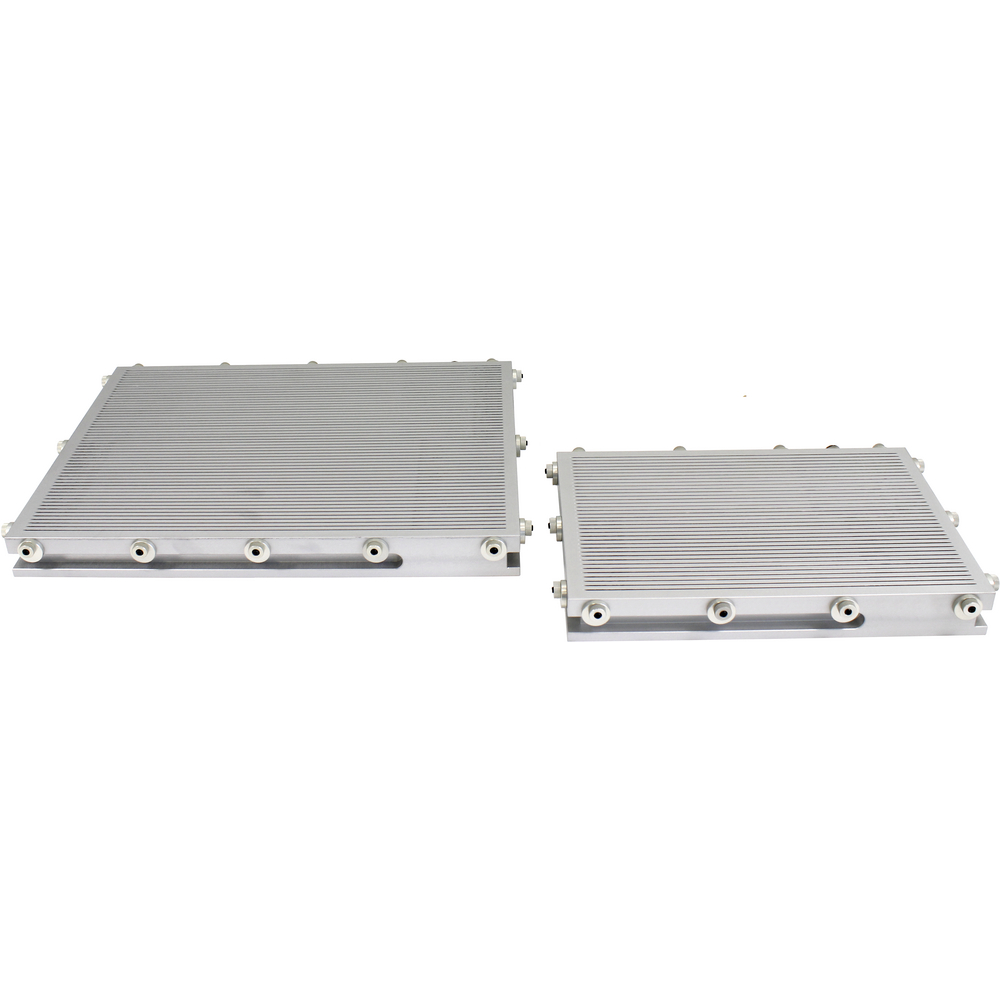

Schlitz-Vakuumplatten

• zum Spannen von Werkstücken auf Adaptermatten und Gummi-Haftmatten
• für das Zerspanen von komplizierten Werkstückformen
• Spannen von sehr kleinen Werkstücken möglich
• Werkstückpositionierung durch höhenverstellbare Exzenteranschläge
• Lieferung inklusive Vakuumschlauchanschlussstück, Verbindungselement, Montagewerkzeug, Alu-Spannpratzen, Gummiadaptermatte braun, 1m Vakuumschlauch mit Drahtspirale und Stecker für Schnellkupplung

Schlitz-Vakuumplatte
Grundplatte

Anwendung
Für leichte Zerspanungsarbeiten wie Fräsen, Bohren (z.B. von Leiterplatinen, Elektronikbauteilen), Gravieren und beim Einsatz von komplizierten Werkstückformen wie z.B. Durchbrüchen.

Ausführung

• Begrenzung der Vakuumfläche durch Vakuumstopper und Gummi-Adaptermatten

• Die Spannplattenoberflächen sind je nach Anwendungsfall mit Schlitzen versehen. Für das Spannen von Werkstücken, die nicht die gesamte Plattenoberfläche einnehmen,sind Gummi-Adaptermatten oder Abdeckfolien erforderlich

• Erleichterung der Werkstückpositionierung durch höhenverstellbare Anschlagleisten

Vorteil

• Geringe Bauhöhe

• Breite Einsatzmöglichkeiten durch Einsatz von Gummiadaptermatten

• Im HSC-Bereich (High Speed Cutting) einsetzbar zum Anfräsen von kleinen Konturen mit Hilfe von planparallel fräsbaren Gummiadaptermatten

• Spannen von sehr kleinen Werkstücken möglich

Lieferung

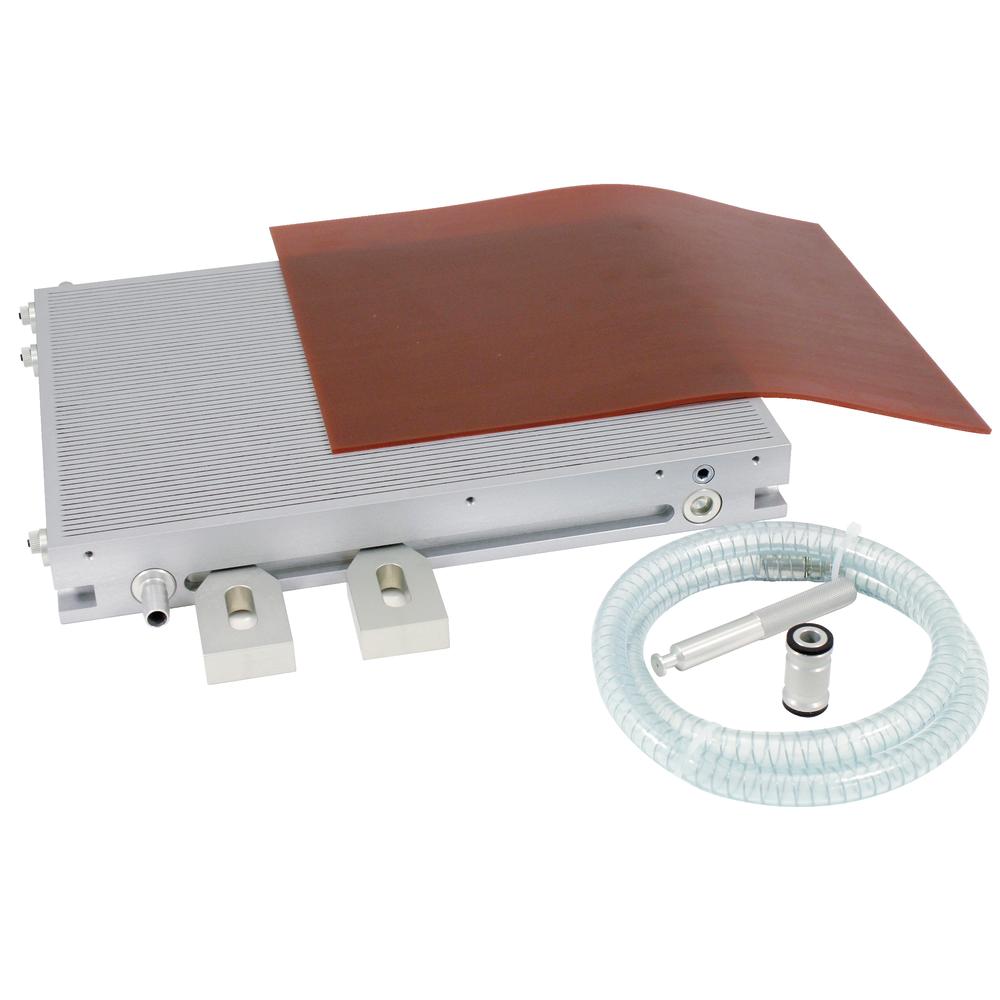

1 Stück Modulare Schlitz Vakuumplatte mit Anschlagscheiben; 1 Stück Vakuumplatten-Adapter; 1m Vakuum-Drahtspiralschlauch; 2 Stück Spannpratzen; 1 Stück Montagewerkzeug; 1 Stück passende Gummiadaptermatte (Rot)
