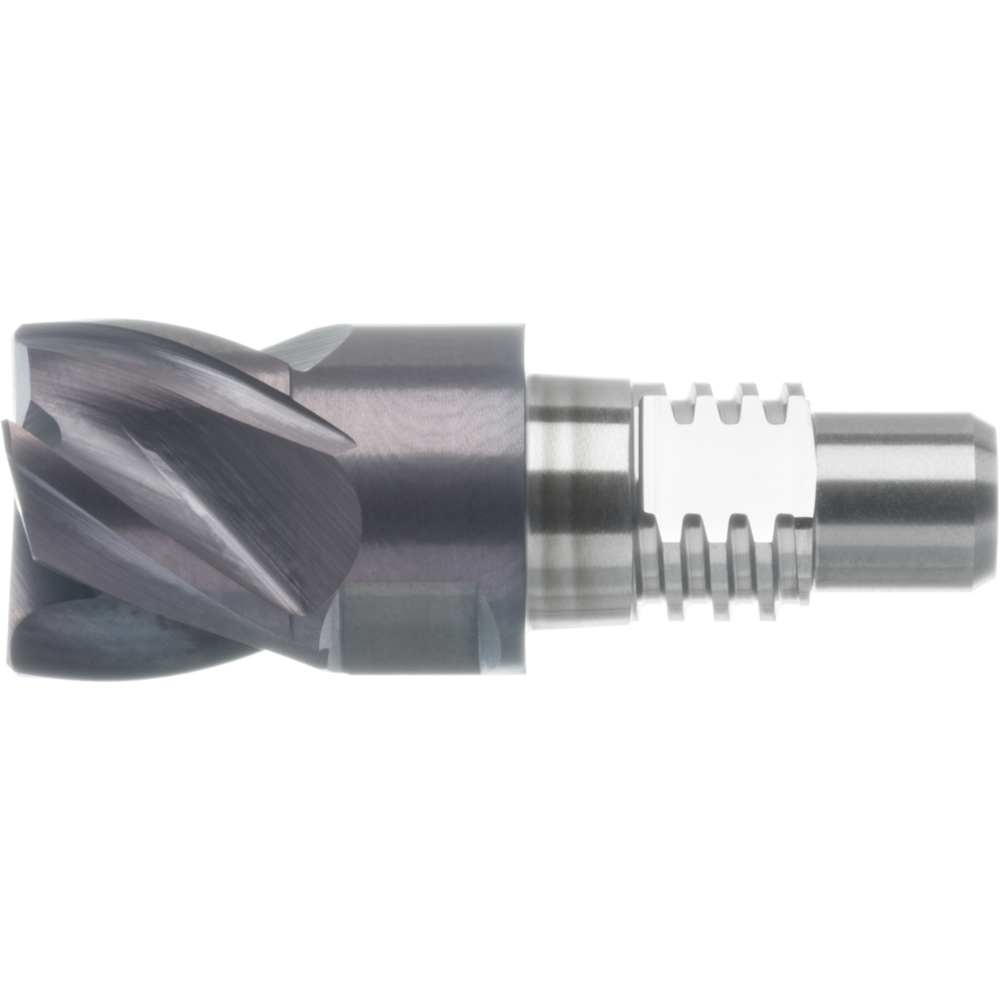

Wechselkopf VHM 35°/38° Gr.20 ø10 4S. TiAlN

Online Preis:
72,62 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar
Werkslager
verfügbar

Mo-Do bis 19:30 Uhr bestellt, auf Wunsch per Express am nächsten Werktag geliefert

Wechselkopffräser Z4 ungleich
VHM HPC-Schaftfräser für Wechselkopfsystem
4 Schneiden, TiAlN - beschichtet

Anwendung
HPC-Fräswechselköpfe mit ungleichem Drall und ungleicher Teilung zur universellen Schrupp- und Schlichtbearbeitung.

Ausführung
  • VHM-Feinstkorn
  • TiAlN-beschichtet
  • Zentrumschnitt
  • ungleicher Drallwinkel 35°/38°
  • mit Kantenschutzfase
  • ungleiche Schneidenteilung
  • Kantenverrundung der Schneide

Vorteil
  • extrem ruhigen Lauf
  • reduziert Schwingungen
  • höhere Vorschübe und Schnitttiefen möglich
  • definierte Kantenverrundung für höchste Standzeit
Artikel-Nr./ATORN Nr.
2556000100 / 12040338
VPE
1
SARTORIUS Katalogseite
Schnittwerte

Technische Merkmale

Anziehdrehmoment 12 N·m
Beschichtung AlTiN
D 10 mm
D1 9,6 mm
Drallwinkel 35° | 38°
Durchmesser max. 20 mm
Durchmesser min. 10 mm
Durchmesser min./max. 10-20 mm
Eignung Edelstahl gesamt 1
Eignung nicht Eisen gesamt 3
Eignung Titan/Nickel/Super gesamt 3
Einsatzart Fräsen HPC
Einsatzrichtung Fräsen Umsäumen, rampen und bohren
F x 45° 0,3 mm
fitness hartl total 3
Form Eck
Freistellungsdurchmesser 9,6 mm
fz Stahl 1000 0,075 mm
Geeignet für Werkstoffgruppe H 3
Geeignet für Werkstoffgruppe K 1
Geeignet für Werkstoffgruppe M 1
Geeignet für Werkstoffgruppe N 3
Geeignet für Werkstoffgruppe P 1
Geeignet für Werkstoffgruppe S 3
Kantenschutzfasenwinkel 45 °
Kühlmittelzufuhr Extern
L 14 mm
L1 7 mm
Oberfläche TiAlN
Schneidstoff VHM
Schnittwerte Schnittw. Info-ja
SW 8 x 3 mm
Toleranz Schaftdurchmesser h6
Toleranz Schneidendurchmesser h10
Typ N
Vorschub Umfang fz Stahl < 1000 mm² 0,075 mm/Z
Wechselkopf-System WKS 20
Z 4 St.
Zahnteilung Ungleich

Einsatz-Merkmale

Guss GG/GTS
Guss GGG
INOX austenitisch
INOX ferrit./martens.
Stahl < 1000 N/mm²
Stahl < 1400 N/mm²
Stahl < 700 N/mm²

sehr gut geeignet
gut geeignet
