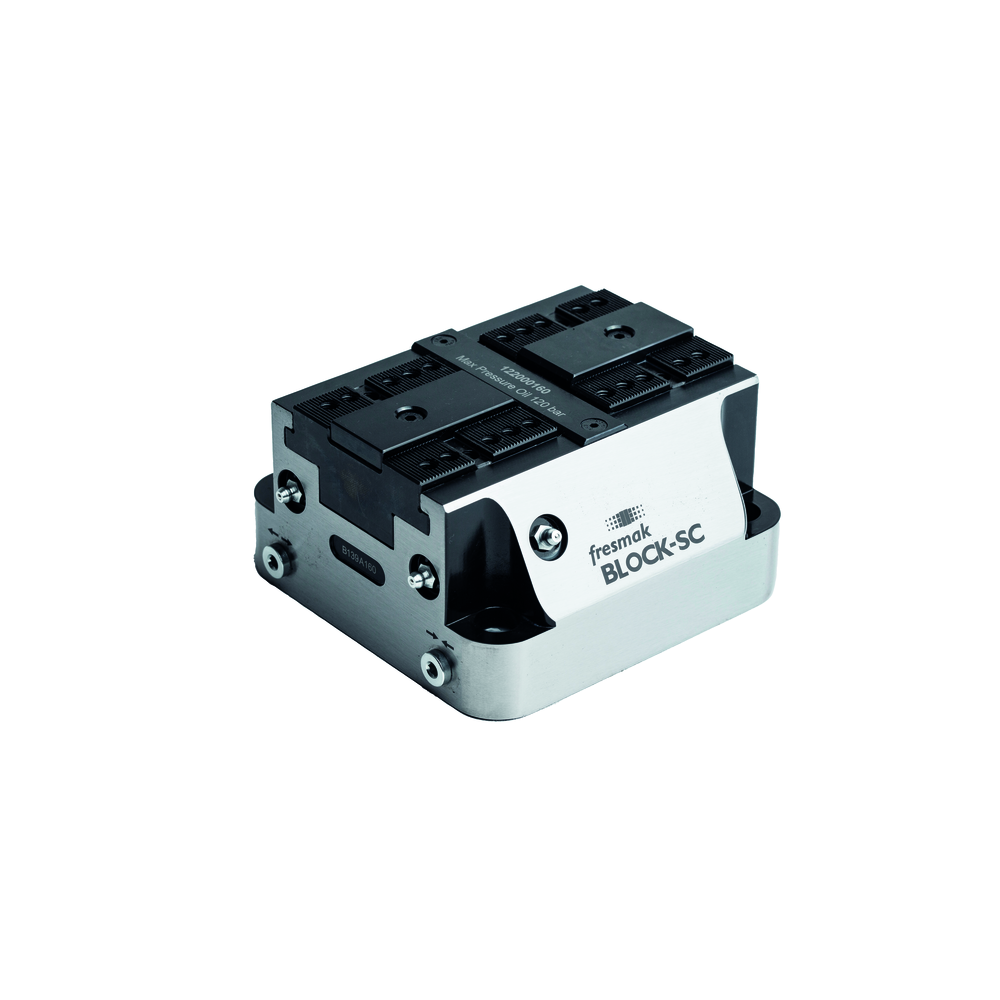

Kraftspannblock BLOCK-SC pneumatisch und hydraulisch
Die BLOCK-SC schaffen die besten Voraussetzungen zur automatisierten Aufspannung von Werkstücken in kleinen oder mittelgroßen Bearbeitungszentren. Optimiert für den Einsatz in Mehrachsmaschinen. Werkstücke können von allen Seiten mit kurzen Werkzeugen bearbeitet werden. Ihre Auslegung ermöglicht eine Positionierung mit minimalem Zwischenabstand und somit optimaler Nutzung des Maschinentisches. Die BLOCK-SC Kraftspannblöcke kombinieren Spannkraft mit großem Vorschub- und Rücklaufweg zum einfachen Wechsel der Werkstücke in der Automation. Der BLOCK-SC garantiert eine Vielzahl von problemlosen Spannvorgängen mit maximaler Präzision und Wiederholgenauigkeit.

• 6 und 8 mm Hub
• lange Führungen und mit gehärteten Grundkomponenten
• Grundoberflächen geschiffen
• kompakte Bauweise und vollständig gegen Spaneintritt geschützt
• komplettes Schmiersystem mit Schmierkanäle in Backen und im Körper
• Einspeisung von Öl oder Luft zur Betätigung und Schmierung kann sowohl seitlich, als auch über die Grundplatte erfolgen
• doppelt wirkende Betätigung
• Lieferung ohne Backen, inklusiv 2 Fixierstifte und 4 Befestigungsschrauben

Kraftspannblock BLOCK-SC hydr.

• 40 kN Spannkraft bei 120 bar Öldruck
• Verzahnung 1,5 x 60°
• alle Maße ohne Backen
