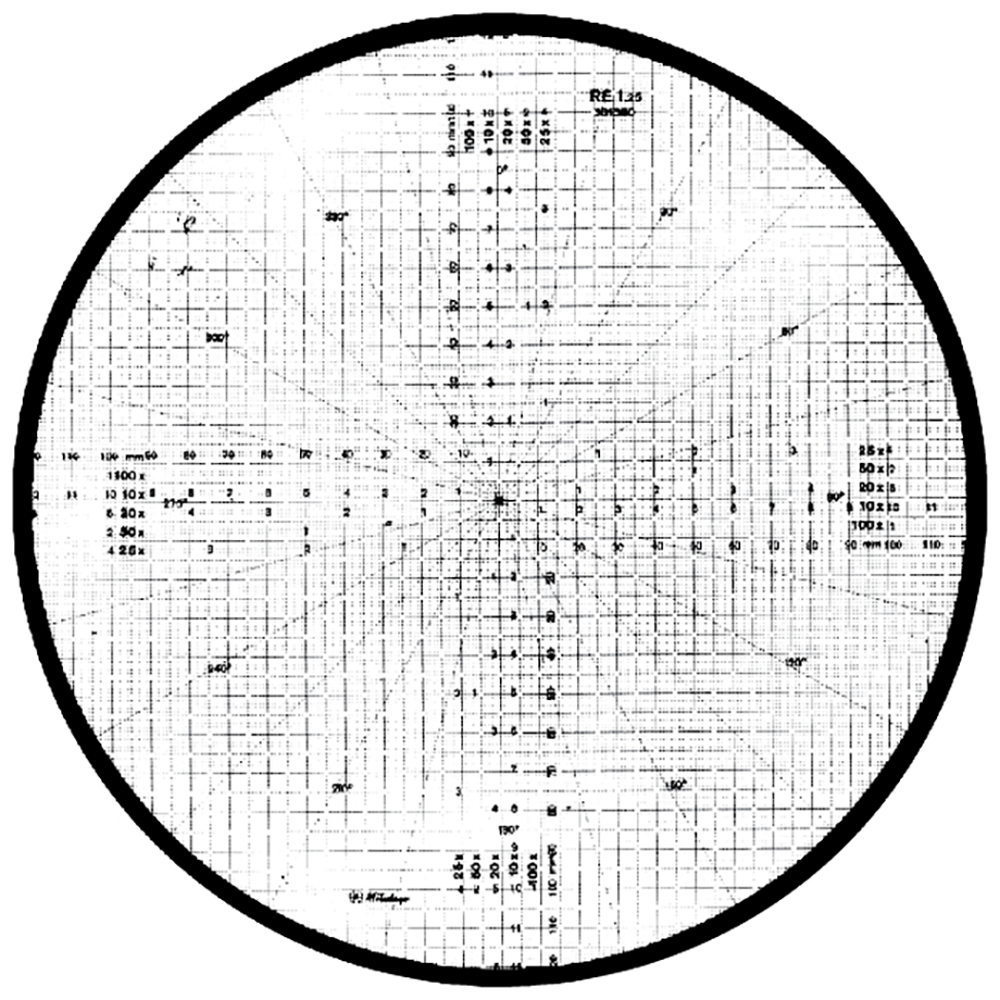

Normmessplatte

• zum Vergleichen von Bildschirmdarstellungen auf Messprojektoren
• Normmessplatten sind Referenzzeichnungen, auf denen bestimmte geometrische Formen, z. B. Kreise als Festmaße für die verschiedenen Vergrößerungen aufgezeichnet sind.
• mit Radien
• aus verzugsarmen, transparenten Kunststoff mit einer Schutzschicht versehen
• geometrischen Formen auf Unterseite aufgedruckt
• Strichbreiten: 0,05, 0,08, 0,10 und 0,12 mm, unterschiedlich für glatte Millimeter- und Zwischenmaße, Genauigkeit der Teilungslinien linear: 0,05 mm auf 300 mm, Wärmeausdehnung: 0,08 mm auf je 10° C
• Normmessplatten in anderen Ausführungen z. B. für Gewinde auf Anfrage
