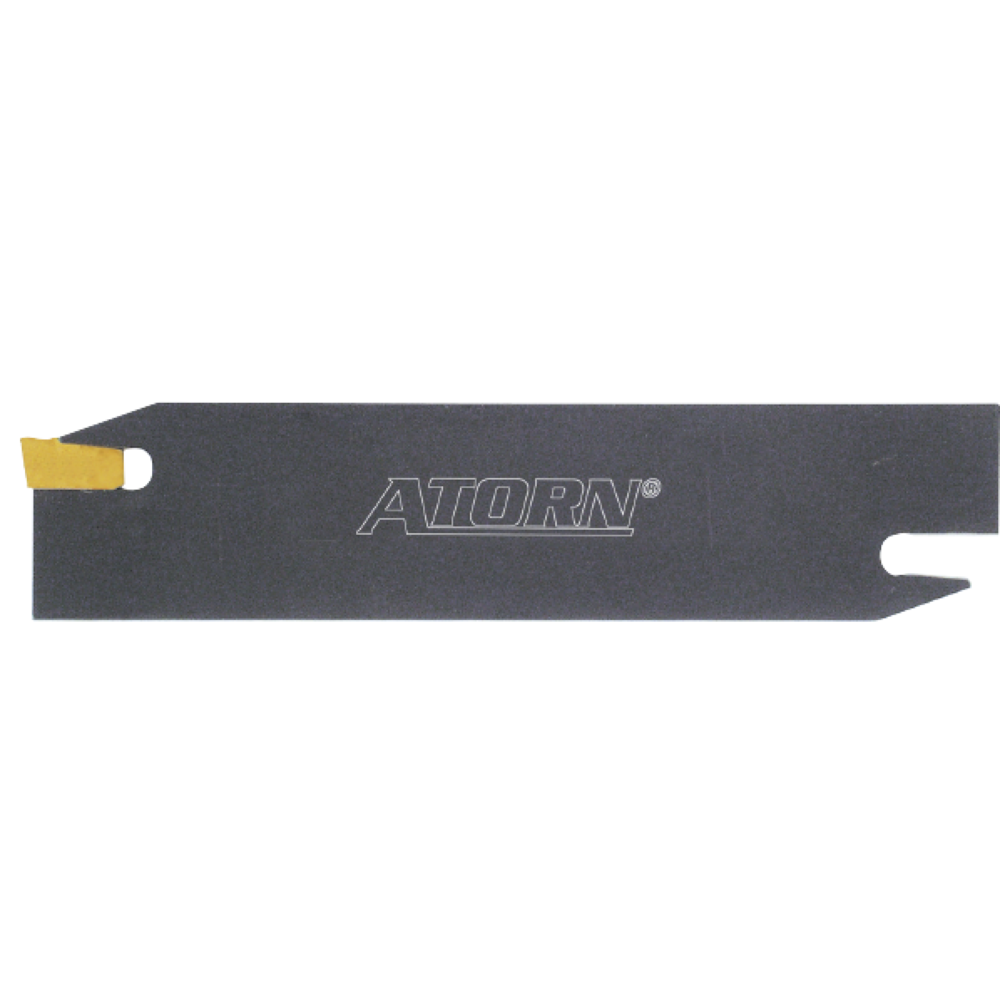

Stechschwert AH101 26 3 (Abstechen und Tief-Einstechen) W=3,1mm, ømax. 75mm

Stechschwert AH101 26 3 (Abstechen und Tief-Einstechen) W=3,1mm, ømax. 75mm
Stechschwert AH101 26 3 (Abstechen und Tief-Einstechen) W=3,1mm, ømax. 75mm Stechschwert AH101 26 3 (Abstechen und Tief-Einstechen) W=3,1mm, ømax. 75mm Stechschwert AH101 26 3 (Abstechen und Tief-Einstechen) W=3,1mm, ømax. 75mm Stechschwert AH101 26 3 (Abstechen und Tief-Einstechen) W=3,1mm, ømax. 75mm

Wir erheben auf dieses Produkt einen Materialteuerungszuschlag von 6,90 %.

Online Preis
137,00 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar
In den Warenkorb
Tool Finder

In den nächsten bestellen und morgen liefern lassen.

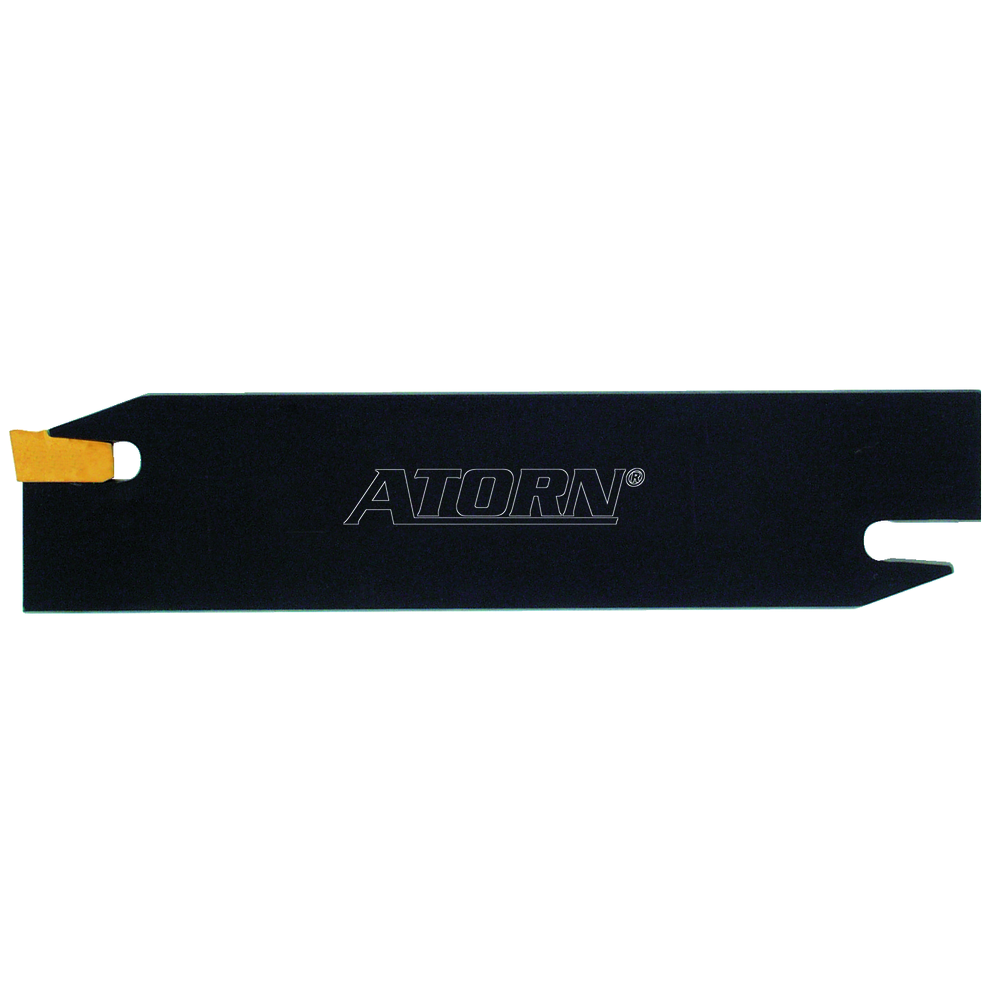

Stechschwert A-CUT
  • AH 101
  • Abstechen und tiefes Einstechen
  • zur Verwendung von Stecheinsätzen AIMC, AIMJ und AIPV
  • Hinweis: Klemmhalter sollten nicht für Dreh- oder Kopierdrehoperationen eingesetzt werden.
  • Lieferung mit Auswerfer, ohne Stecheinsätze
  • *) A= 1,2 mm nur im Bereich der Stechtiefe. Die Gesamtstärke beträgt 1,6 mm
  • **) A= 1,6 mm nur im Bereich der Stechtiefe. Die Gesamtstärke beträgt 2,4 mm

AH 101
Artikel-Nr./ATORN Nr.
3540012603 / 11280024
VPE
1
SARTORIUS Katalogseite

Technische Merkmale

A 2,4 mm
B 26 mm
Bezeichnung AH 101 26 3
Geeignet für Schneideinsatzbreite 3,1 mm
Geeignet für Spannschäfte ATBR 25-6 | ATBN 16-5 | ATBN 19-5 | ATBN 20-5
H 21,4 mm
ISO-Bezeichnung 26 3,1
L 110 mm
Länge 110 mm
max. Werkstückdurchmesser D max. 75,0 mm
passende Spannschäfte AGTBN 16-5/AGTBN 19-5/AGTBN 20-5
Schafthöhe 26 mm
Schneidenhöhe 21,4 mm
Stechhalterbreite 2,4 mm
W 2,70 bis 3,90 mm
Werkstückdurchmesser max. 75 mm
