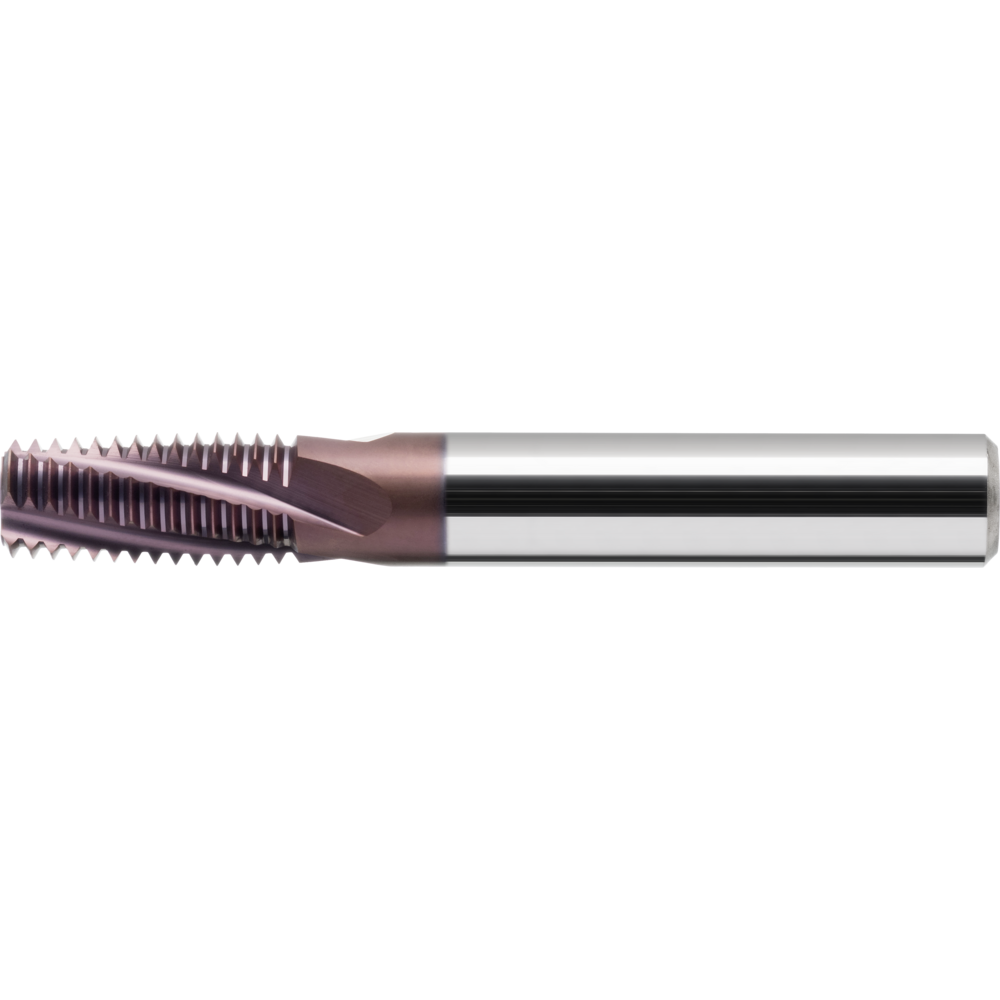

Gewindefräser VHM Ww55° 28 Gang/Zoll, L1= 9,5mm D1=ø6mm, TiAlN

Online Preis:
225,90 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar
Werkslager
verfügbar

In den nächsten bestellen und morgen liefern lassen.

Gewinde-Schaftfräser
  • das Gewinde wird in nur einem Arbeitsgang hergestellt
  • Spannuten erlauben einen weichen Schnitt
  • kurze Maschinenzeiten durch mehrere (3-6) Schneiden
  • Arbeitsbereich ab Maß D = 2,2 mm
  • Gewindeschnitt in Sacklöchern bis zur Schulter möglich
  • ein Werkzeug für Rechts- und Linksgewinde
  • ein Werkzeug für die Materialgruppen P, M, K, S, H
  • exzellente Oberflächengüte
  • hohe Standzeit durch spezielle Mehrfach-Beschichtung
  • geringer Schnittdruck erlaubt die Bearbeitung von dünnwandigen Werkstücken
  • Schneidstoff VHM, AMT7 TiAlN-Mehrfach-Beschichtung für universelle Anwendung
  • Ausführung für Durchgangsbohrungen (Austritt der Innenkühlung in der Nut) auf Anfrage lieferbar!

    VHM-Gewinde-Schaftfräser für folgende Gewindearten auf Anfrage lieferbar:
    -UN
    -BSPT
    -NPT
    -NPS
    -NPTF
    -NPSF
    -Außengewinde, metr.
    -Vollprofil
    -Außengewinde, UN

Ww 55° Innen = Außen
Artikel-Nr./ATORN Nr.
2580030010 / 11940171
VPE
1
SARTORIUS Katalogseite
Schnittwerte

Technische Merkmale

Bezeichnung MT0606C9 28W
Bezeichnung Rohrgewinde 1/16"-28 | 1/8"-28
D 6 mm
D1 6 mm
Eignung Edelstahl gesamt 1
Eignung nicht Eisen gesamt 1
Eignung Titan/Nickel/Super gesamt 3
f Stahl 1000 0,06 mm/U
fitness hartl total 3
fz Stahl 1000 0,06 mm
Geeignet ab Gewindegröße G 1/16 Zoll | G 1/8 Zoll
Gewindelochart Durchgangs-/Grundloch ≤ 2xD
Kühlmittelzufuhr Extern
L 58 mm
L1 9,5 mm
Oberfläche TiAlN
Passend für Gewindeart G | G-L
Schneidstoff VHM
Steigung 28
Toleranz Schaftdurchmesser h6
Vorschub fz Stahl < 1000 N/mm² 0,03 mm/Z
Werkzeugaufnahme Zylinderschaft HA
Z 3 St.

Einsatz-Merkmale

Aluminium < 8 % Si
Aluminium ≥ 8 % Si
Bronze kurz
Bronze lang
Graphit
Guss GGG
INOX austenitisch
INOX ferrit./martens.
Kunststoffe
Messing kurz
Messing lang
Stahl < 1000 N/mm²
Stahl < 1400 N/mm²
Stahl < 700 N/mm²

sehr gut geeignet
gut geeignet
