Lineares Höhenmessgerät 600mm (0,0001mm)Linear Height LH-600 F mm/inch

Online Preis
7.625,70 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
Nachlieferung

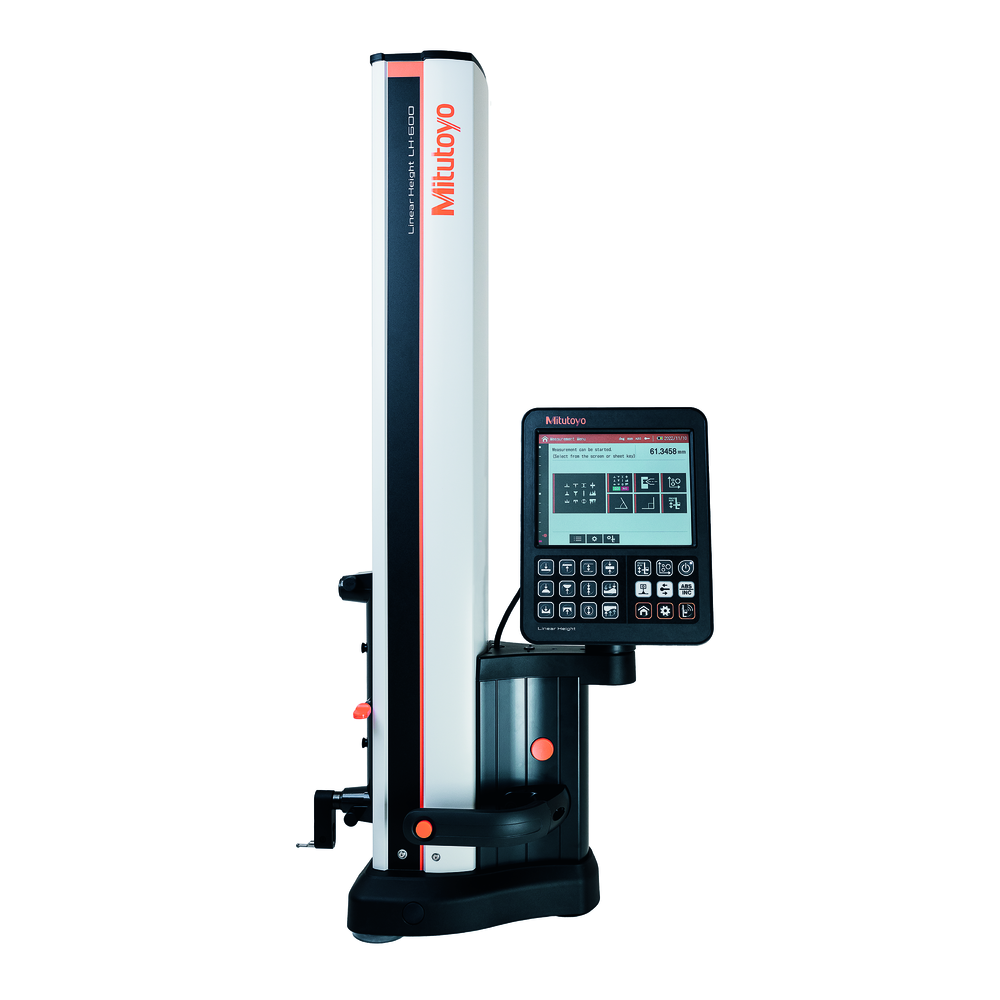

Lineares Höhenmessgerät Linear Height LH 600F
  • Messen von Höhen, Stufen, Nutbreiten, Innen- u. Außendurchmesser, deren Abstände und zweidimensionale Maße wie z. B. Teilkreisberechnung
  • Messen einer Rechtwinkligkeit mit optionaler Messuhr
  • robustes und hochgenaues Höhenmessgerät für Werkstatt und Messraum
  • Genauigkeit von (1,1 + 0,6 L/600) µm
    Wiederholpräzision Fläche 0,4 µm / Bohrung 0,9 µm
  • metrisch / inch umstellbar
  • Ziffernschritt einstellbar von 0,0001 mm bis 0,1 mm
  • pneumatischer Bewegungsmechanismus (schwebend/halb-­schwebend)
  • direkte Interaktion über den gut lesbaren 8,4"-Touchscreen, LCD
  • Eintastenbedienung
  • unabhängige Einstellmöglichkeiten der Verfahr- und Messgeschwindigkeit für eine schnelle Positionierung (bis zu 40 mm/s) und behutsames Antasten
  • direkte GO/NG-Rückmeldung bei jeder Messung
  • Stand-Alone-Betrieb durch wiederaufladbare Akkus (Betriebsdauer 4 Stunden, zweiter Akku-Pack nachrüstbar) und unabhängige Druckluftversorgung (integrierter Kompressor)
  • 21 Sprachen wählbar
  • Messfunktionen:
    1D- und 2D-Messungen
    Höhenmessung (obere/untere Oberfläche)
    Durchmesser (Bohrung/Welle)
    Ermittlung eines Winkels
    2D: Elementeberechnung, Abstandsberechnung, Teilkreisberechnung
    2D-Koordinatensystem-Einstellung
    Unterstützung des Polar-Koordinatensystems
    Rechtwinkligkeits-, Geradheits-, Neigungs- und Ebenheitserfassung
  • Tastereinsatz:
    Einstellmöglichkeit für Tastertyp
    Messung und Speicherung des Tasterkugel-Durchmessers
    Änderung der Tasterposition
  • Statistische Bearbeitung:
    Durchführung einfacher statistischer Prozesse
    Histogramm-Erstellung
  • Technische Daten:
    Messbereich (Hub) 0–978 mm (600 mm) / 0-38" (24")
    Längenmessabweichung (1,1 + 0,6 L/600) µm L = Messlänge in mm
    Wiederholpräzision (2 s) Fläche 0,4 µm; Bohrung: 0,9 µm,
    Rechtwinkligkeit 5 µm
    Geradheit 4 µm
    Messkraft 1 N
  • Schnittstelle Digimatic-Eingang für optionlee Messuhr / RS-232C-, USB- , Digimatic S1-Schnittstelle
  • Auswertungen über optionalen Belegdrucker oder Datentransfer zum PC mittels Funk, Kabel und USB-Stick
  • Spannungsversorgung AC-Adapter/Akku (Ni-MH), Betriebsdauer ca. 4 Stunden
    Gewicht 26 kg
  • Lieferung in Transportverpackung inklusive 1 Kugeltaster Ø 5 mm, Einstelllehre, Akku-Satz, Netzteil und Bedienungsanleitung

Artikel-Nr./ATORN Nr.
5330020620
Hersteller Artikel-Nr.
518-360-13
VPE
1
SARTORIUS Katalogseite

Technische Merkmale

Ausführung ohne Griff
Datenübertragungsart RS232C/DIGIMATIC/USB
DIN Werksnorm
Lieferumfang Hersteller-Prüfprotokoll
Mit mm / inch Umschaltung Ja
Typ Lineares Höhenmessgerät LH 600F
