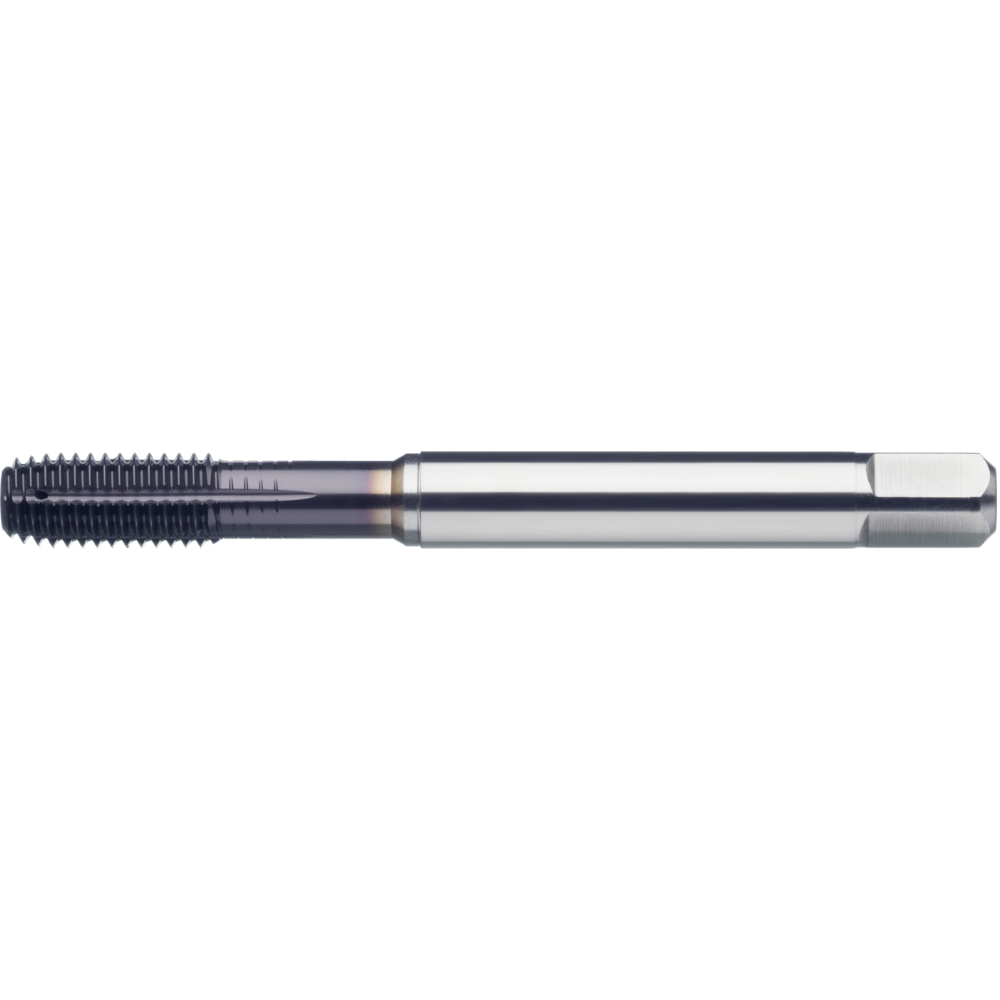

Maschinen-Gewindeformer HSS-E PM DIN371 M5 6HX Grundloch/Durchgang IK TiAlN

Maschinen-Gewindeformer HSS-E PM DIN371 M5 6HX Grundloch/Durchgang IK TiAlN
Maschinen-Gewindeformer HSS-E PM DIN371 M5 6HX Grundloch/Durchgang IK TiAlN Maschinen-Gewindeformer HSS-E PM DIN371 M5 6HX Grundloch/Durchgang IK TiAlN
Online Preis:
90,34 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar
Werkslager
verfügbar
In den Warenkorb
Tool Finder

Mo-Do bis 19:30 Uhr bestellt, auf Wunsch per Express am nächsten Werktag geliefert

radialer Kühlkanal-Austritt

Maschinen-Gewindeformer mit Innenkühlung
  • metrisches ISO-6HX-Gewinde
  • Form C, 2-3 Gang Anschnitt
  • mit Ölnuten
  • Baumaße DIN 371 = bis M10, DIN 376 = ab M12
  • Schneidstoff HSS-E-PM, TiAlN
  • für Grund- und Durchgangsgewinde
  • für Werkstoffe bis max 1200 N/mm²
  • mit radialem Kühlkanal-Austritt
  • mögliche Gewindetiefe 2 x D

Artikel-Nr./ATORN Nr.
1354300050 / 10482538
VPE
1
SARTORIUS Katalogseite

Technische Merkmale

Beschichtung TiAlN
C 4,9 mm
D M 5 mm
D1 6 mm
DIN 371
Drallwinkel 0°
Eignung Edelstahl gesamt 1
Eignung nicht Eisen gesamt 2
Eignung Titan/Nickel/Super gesamt 3
fitness hartl total 3
Flankenwinkel 60 °
Form/Anschnitt C
Gewinde M
Gewindeart x Nenndurchmesser M5
Gewindelochart Durchgangs-/Sackloch
Gewindetiefe max. 2xD
Kernloch Ø 4,65 mm
Kühlmittelzufuhr Intern radial
L 70 mm
L1 14 mm
L2 25 mm
Nenndurchmesser 5 mm
Oberfläche TiAlN
Passend für Gewinde M5-M20
Schneidstoff HSSE-PM
Schnittwerte Schnittw. Info-ja
Steigung 0,8 mm
Toleranz Gewindebohrer ISO 2 (6H)
Toleranz Schaftdurchmesser h9
Toleranz Schaftvierkant h9

Einsatz-Merkmale

Aluminium < 8 % Si
Aluminium ≥ 8 % Si
Bronze kurz
Bronze lang
INOX austenitisch
INOX duplex
INOX ferrit./martens.
Messing kurz
Messing lang
Stahl < 1000 N/mm²
Stahl < 1400 N/mm²
Stahl < 700 N/mm²
Super-Leg. Fe/NiCo-Basis < 30 HRC

sehr gut geeignet
gut geeignet
STEP Download
DXF Download
ASSET_MatSafetyDataSheet Download
Katalogseite Download
Schnittwerte Download
