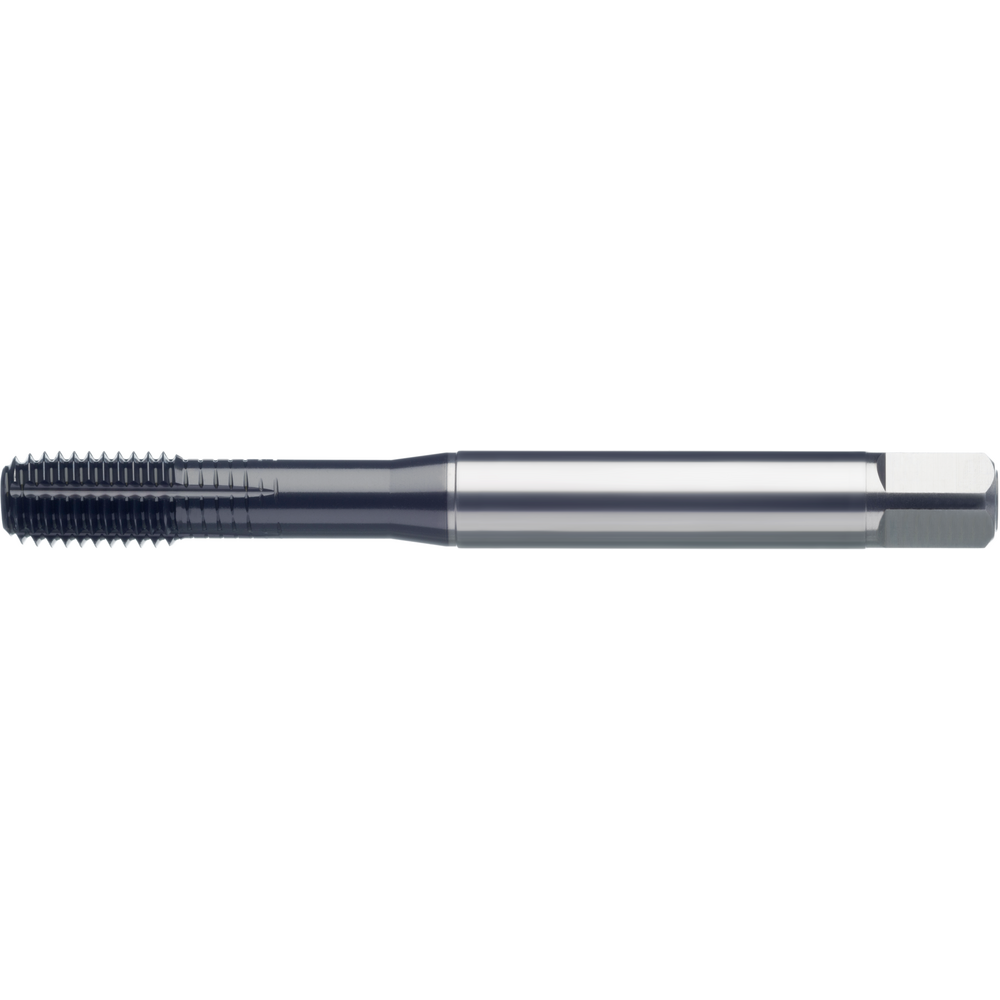

Maschinen-Gewindeformer HSS-E DIN371 M5 6HX Grundloch/Durchgang IK DLC

Maschinen-Gewindeformer HSS-E DIN371 M5 6HX Grundloch/Durchgang IK DLC
Maschinen-Gewindeformer HSS-E DIN371 M5 6HX Grundloch/Durchgang IK DLC Maschinen-Gewindeformer HSS-E DIN371 M5 6HX Grundloch/Durchgang IK DLC
Online Preis:
114,81 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
Nachlieferung
Werkslager
verfügbar
In den Warenkorb
Tool Finder
Aluminium

Maschinen-Gewindeformer DLC
  • metrisches ISO-6HX-Gewinde
  • Form C, 2-3 Gang Anschnitt
  • mit Ölnuten
  • Baumaße DIN 371 = bis M10, DIN 376 = ab M12
  • Schneidstoff HSS-E, DLC-beschichtet
  • für Grund- und Durchgangsgewinde
  • für Alu und Alu-Knetlegierungen < 7 % Si
  • mit axialem Kühlkanal-Austritt
  • mögliche Gewindetiefe 2 x D

Artikel-Nr./ATORN Nr.
1354200050 / 10482524
VPE
1
SARTORIUS Katalogseite

Technische Merkmale

Anschnittform C
Beschichtung DLC
C 4,9 mm
D M 5 mm
D1 6 mm
Drallwinkel 0°
Eignung Edelstahl gesamt 3
Eignung nicht Eisen gesamt 2
Eignung Titan/Nickel/Super gesamt 3
fitness hartl total 3
Flankenwinkel Flankenwinkel 60° °
Form/Anschnitt C 2 bis 3 Gang
Gewinde M
Gewindeart x Nenndurchmesser M5
Gewindelochart für Grund- und Durchgangsgewinde
Gewindetiefe Gewinde 2xD
Gewindetiefe max. 3xD
Kernloch Ø 4,65 mm
Kernlochdurchmesser 4,65 mm
Kühlmittelausführung Intern axial
L 70 mm
L1 8,5 mm
L2 25 mm
Länge 70 mm
Nenndurchmesser 5 mm
Norm Baumaße DIN DIN 371
Norm Toleranz ISO 2 6HX
Oberfläche CARBO
Passend für Gewinde M5-M10
Schaftdurchmesser 6 mm
Schaftvierkant 4,9 mm
Schneidstoff HSSE
Schnittgeschwindigkeit (Bronze kurz) Eignung 1
Schnittgeschwindigkeit (Bronze kurz) Vc 27,00 m/min
Schnittgeschwindigkeit (Bronze lang) Eignung 1
Schnittgeschwindigkeit (Bronze lang) Vc 32,00 m/min
Schnittgeschwindigkeit (Kunststoff ) Eignung 3
Schnittgeschwindigkeit (Messing lang) Eignung 1
Schnittgeschwindigkeit (Messing lang) Vc 45,00 m/min
Schnittwerte Schnittw. Info-ja
Spiralwinkel gerade genutet
Steigung 0,8 mm
Toleranz Gewindebohrer ISO 2X (6HX)
Toleranz Schaftdurchmesser h9
Toleranz Schaftvierkant h9

Einsatz-Merkmale

Aluminium < 8 % Si
Aluminium ≥ 8 % Si
Messing kurz

sehr gut geeignet
gut geeignet
Katalogseite Download
STEP Download
DXF Download
ASSET_MatSafetyDataSheet Download
