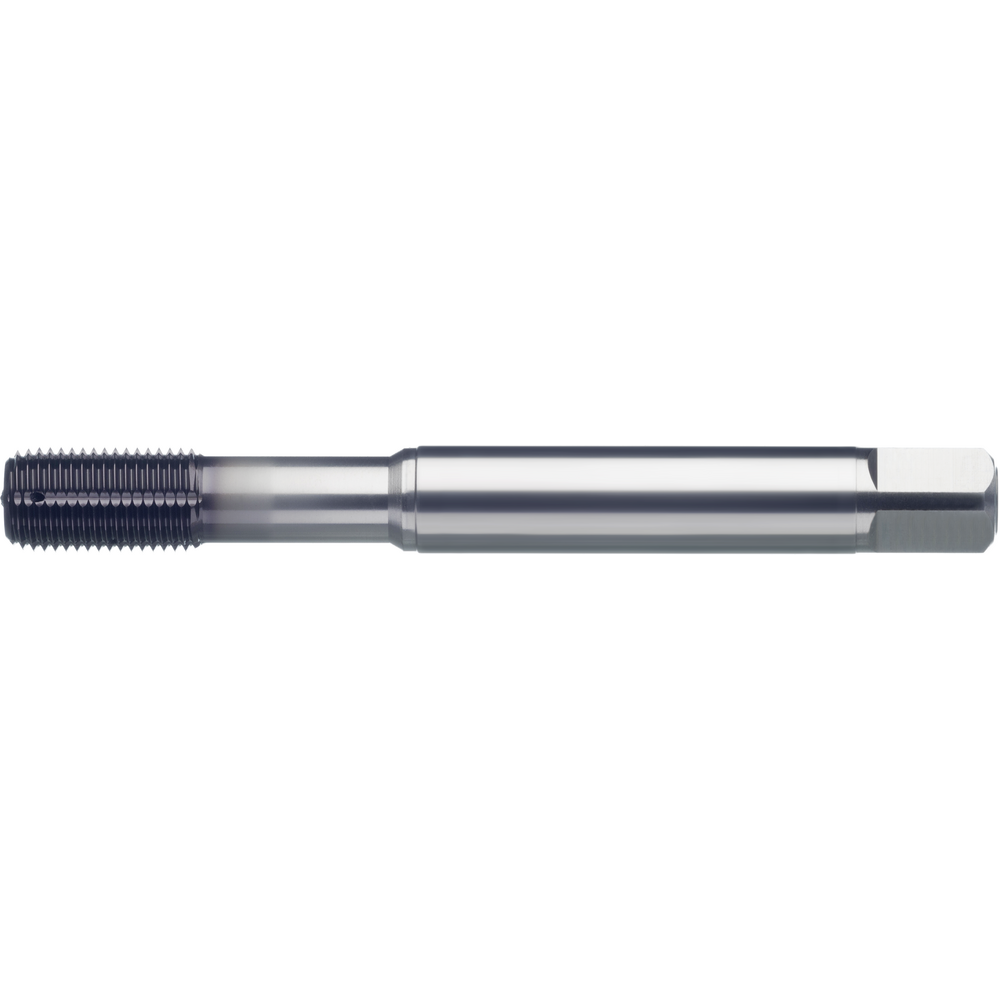

Maschinen-Gewindeformer HSS-E PM DIN371 M8x1 6HX Grundloch/Durchgang IK TiAlN

Maschinen-Gewindeformer HSS-E PM DIN371 M8x1 6HX Grundloch/Durchgang IK TiAlN
Maschinen-Gewindeformer HSS-E PM DIN371 M8x1 6HX Grundloch/Durchgang IK TiAlN Maschinen-Gewindeformer HSS-E PM DIN371 M8x1 6HX Grundloch/Durchgang IK TiAlN
Online Preis:
164,65 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar
Werkslager
verfügbar
In den Warenkorb
Tool Finder

Mo-Do bis 19:30 Uhr bestellt, auf Wunsch per Express am nächsten Werktag geliefert

radialer Kühlkanal-Austritt

Maschinen-Gewindeformer, mit Kühlkanal
  • metrisches ISO-6HX-Feingewinde
  • Form C, 2-3 Gang Anschnitt
  • mit Ölnuten
  • Baumaße ähnlich DIN 371 = bis M10, DIN 374 = ab M12
  • Schneidstoff HSS-E-PM, TiAlN
  • für Grund- und Durchgangsgewinde
  • für Werkstoffe bis max 1200 N/mm²
  • mit radialem Kühlkanal-Austritt
  • mögliche Gewindetiefe 2 x D

Artikel-Nr./ATORN Nr.
1354400810 / 10482546
VPE
1
SARTORIUS Katalogseite

Technische Merkmale

Anschnittform C
Beschichtung TiAlN
C 6,2 mm
D M 8 mm
D1 8 mm
Drallwinkel 0°
Eignung Edelstahl gesamt 1
Eignung nicht Eisen gesamt 2
Eignung Titan/Nickel/Super gesamt 3
fitness hartl total 3
Flankenwinkel Flankenwinkel 60° °
Form/Anschnitt C 2 bis 3 Gang
Gewinde MF
Gewindeart x Nenndurchmesser MF8
Gewindelochart für Grund- und Durchgangsgewinde
Gewindetiefe Gewinde 2xD
Gewindetiefe max. 3xD
Kernloch Ø 7,55 mm
Kernlochdurchmesser 7,55 mm
Kühlmittelausführung Intern radial
L 90 mm
L1 17 mm
L2 35 mm
Länge 90 mm
Nenndurchmesser 8 mm
Norm Baumaße DIN DIN 371
Norm Toleranz ISO 2 6HX
Oberfläche TiCN
Passend für Gewinde MF8-MF24
Schaftdurchmesser 8 mm
Schaftvierkant 6,2 mm
Schneidstoff HSSE-PM
Schnittgeschwindigkeit (Bronze kurz) Eignung 1
Schnittgeschwindigkeit (Bronze kurz) Vc 27,00 m/min
Schnittgeschwindigkeit (Bronze lang) Eignung 1
Schnittgeschwindigkeit (Bronze lang) Vc 32,00 m/min
Schnittgeschwindigkeit (Kunststoff ) Eignung 3
Schnittgeschwindigkeit (Messing lang) Eignung 1
Schnittgeschwindigkeit (Messing lang) Vc 45,00 m/min
Schnittwerte Schnittw. Info-ja
Spiralwinkel gerade genutet
Steigung 1 mm
Steigung 1,0 mm
Toleranz Gewindebohrer ISO 2X (6HX)
Toleranz Schaftdurchmesser h9
Toleranz Schaftvierkant h9

Einsatz-Merkmale

Aluminium < 8 % Si
Aluminium ≥ 8 % Si
INOX austenitisch
INOX duplex
INOX ferrit./martens.
Messing kurz
Stahl < 1000 N/mm²
Stahl < 1400 N/mm²
Stahl < 700 N/mm²
Super-Leg. Fe/NiCo-Basis < 30 HRC

sehr gut geeignet
gut geeignet
