Vakuum-Spanntechnik
Vakuum-Spannsystem mit Adaptermatten

• für die Trocken- und Nassbearbeitung mit Vakuumpumpe, ohne Venturidüse
• für Werkstücke mit Durchbrüchen
  Aufbau mit Dichtschnur, Alu-Adapterplatte und Adaptermatten
• für Werkstücke ohne Durchbrüche
  Aufbau nur mit Dichtschnur, direkt auf der Rasterplatte
• Der modulare Aufbau ermöglicht ein rasterübergreifendes Koppeln mehrerer Vakuumplatten. Dabei wird das Betriebsvakuum den einzelnen Platten durch die Verbindungselemente zugeführt.

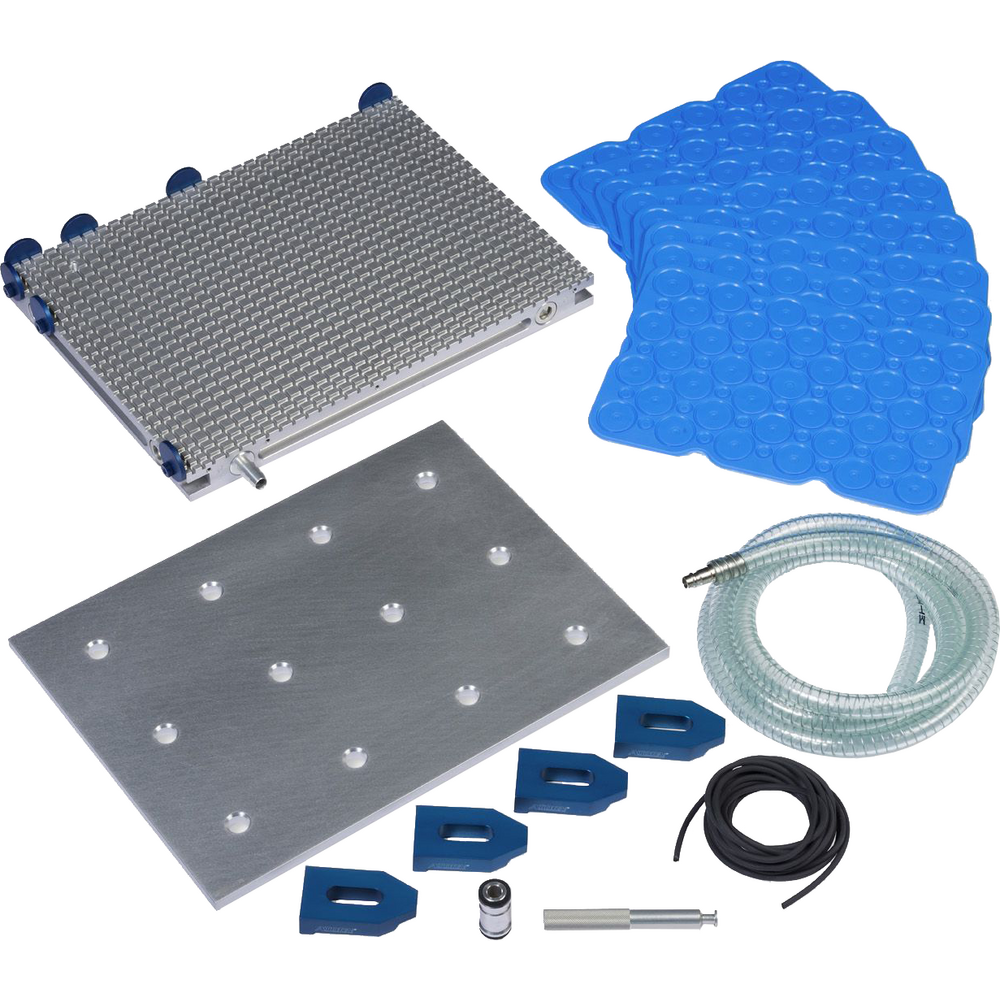

• Lieferumfang je Set:
  1 x Modul-Rasterplatte mit 12,5-mm-Raster
  1 x Alu-Adapterplatte mit 12,5-mm-Raster
  Set VM1: 10 blaue Adaptermatten
  Set VM2: 9 blaue Adaptermatten, 1 schwarze
  Set VM3: 8 blaue Adaptermatten, 2 schwarze
  4 x Spannpratzen mit Schlitzbreite = 14 mm
  1 x Montagewerkzeug zum Auswechseln der Blindstopfen
  3 m Vakuumsaugschlauch mit Drahtspirale
  10 m Vakuum-Dichtschnur, Ø 4 mm schwarz

Vakuum-Spannsystem mit Adaptermatten im Set
Für die Trocken- und Nassbearbeitung

Anwendung
Zum Spannen von Werkstücken mittels Unterdruck. Breites Spektrum an Werkstückformen spannbar. Zum Schleifen, Fräsen, Bohren und 5-Seiten Bearbeitung inkl. aller Durchbrüche. VAC-MAT ist eine dünne, weiche Kunststoffmatte mit 77 Vakuumbohrungen, Saugnäpfen in verschiedenen Größen mit elastischen Lippen auf der Oberseite und feinen Bohrungen im Zentrum. Auf der Unterseite befinden sich vorstehende Kunststoff zäpfchen zur Positionierung der VAC-MAT auf der Vakuum-Spannplatte.

Ausführung

• Deutlich verkürzte Rüstzeiten mit Umspannen von Werkstücken innerhalb weniger Sekunden, da kein Einlegen von Dichtschnüren notwendig ist.

• Materialschonende Kontaktfläche zum Werkstück, schonende Behandlung der Spannflächen.

• Kein Verkratzen der Oberflächen.

• Keine Sondervorrichtung notwendig.

• Unebenheiten an der Werkstücksspannfläche werden durch die elastischen Dichtschnüre abgedichtet. Mit der Dichtschur kann man bis zu 0,5 mm Unebenheit bzw. Wölbung ausgleichen.

• Der modulare Aufbau ermöglicht es mehrere Vakuumplatten rasterübergreifend zu koppeln, dabei wird das Betriebsvakuum den einzelnen Platten durch die Verbindungselemente zugeführt.

Vorteil

• Hohe Haltekräfte.

• Spannoberfläche mit hohem Reibbeiwert.

• Durchfräsen von Außen- und Innenkonturen möglich.

• Präzise und saubere Werkstück-Schnittkanten, ohne Grat durch die Möglichkeit, in die Matte hineinfräsen oder -bohren zu können.

• Universelles Spannsystem für unterschiedlichste Werkstücke.

Lieferung
1 Stück VAC-MAT Modulplatte, 1 Stück Adapterplatte, 10 Stück VAT-MAT Matte blau, 2 Stück Spannpratzen, 1 Stück Montagewerkzeug, 10m Vakuum-Dichtschnur Ø4 mm schwarz, 1m Vakuum-Drahtspiralschlauch.
