Vakuum-Spanntechnik
Raster-Vakuumplatten-Sets mit Venturidüse

• erweiterbar mit konventionellen Vakuumpumpen, dadurch auch für Nassbearbeitung einsetzbar
• für einfache geometrisch geformte Werkstücke
• gute Abdichtung: auch für raue (z. B. gesägte) Oberflächen geeignet
• hohe Haltekräfte
• geringfügige Unebenheiten und Wölbungen werden durch die elastischen Dichtschnüre abgedichtet und ausgeglichen

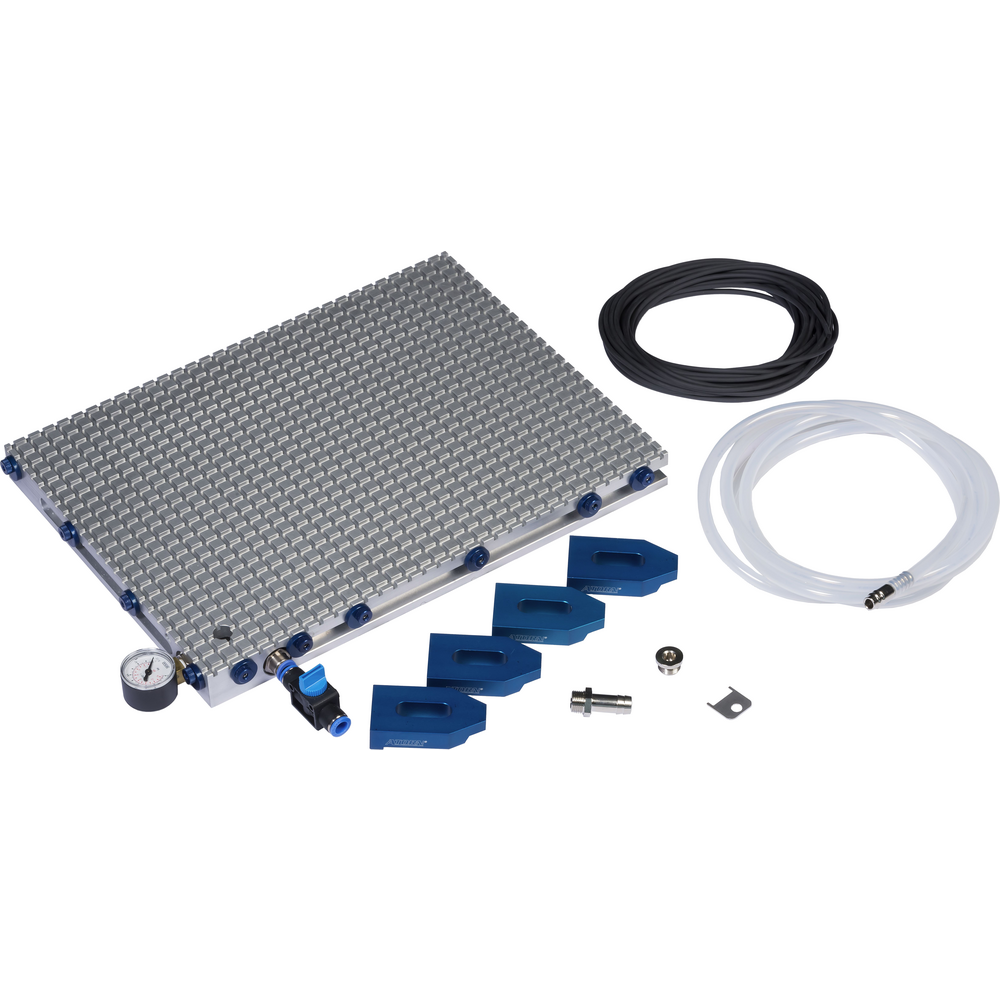

• Lieferumfang je Set:
  1 x Vakuum-Rasterplatte mit 12,5-mm-Raster inkl. integrierten Venturidüse
  höhenverstellbare Anschlagscheiben
  4 x Spannpratzen mit Schlitzbreite = 14 mm
  3 m Kunststoffschlauch mit Schlauchanschluss und Schnellkupplung
  10 m Vakuum-Dichtschnur, Ø 4 mm, schwarz
  inkl. Schalldämpfer und Absperrventil
  1 x Schlauchanschluss für die konventionelle Vakuumpumpe

ATORN Vakuum-Spannsystem Raster-Set
Mit Venturi-Vakuumerzeuger für die Trockenbearbeitung

Anwendung
Für einfache geometrische Werkstücke mit rauen Formen ohne Durchbrüche bzw. großen Durchbrüchen, die mit Dichtschnüren abgedichtet werden können (müssen ein Vielfaches des Rasters als Größe haben).

Ausführung

• Vakuumerzeugung, einfach, durch vorhandene Druckluft als Betriebsmedium. Die eingebauten Vakuumpumpen (Venturi System) benötigen einen Betriebsdruck von 3,5-6 bar.

• Das Endvakuum beträgt 80mbar absolut (92% Vakuum).

• Ein in der Vakuumplatte integrierter Schalldämpfer reduziert das Geräusch der ausströmenden Luft.

• Die Platten können wahlweise mit der integrierten Venturidüse oder mit einer Vakuumpumpe betrieben werden. Hierfür wird ein geeignetes Werkzeug mitgeliefert.

Vorteil

• Geringfügige Unebenheiten und Wölbungen werden durch die elastischen Dichtschnüre abgedichtet und ausgeglichen.

• gute Abdichtung, auch für raue (z. B. gesägte) Oberflächen geeignet

• hohe Haltekräfte, besonders geeignet für schwere Zerspannung, wie Fräsen und Schleifen

HinweisUmbausatz für das Nassbearbeiten ist im Lieferumfang enthalten. Für die Nassbearbeitung wird noch eine Vakuumpumpe benötigt.
Lieferung
1 Stk. Vakuum-Rasterplatte, 2 Stk. Spannpratze, 3m Druckluftschlauch, 10 m Vakuum-Dichtschnur Ø 4 mm schwarz, 1 Stk. Vakuumerzeugung (Venturi-Düse)
