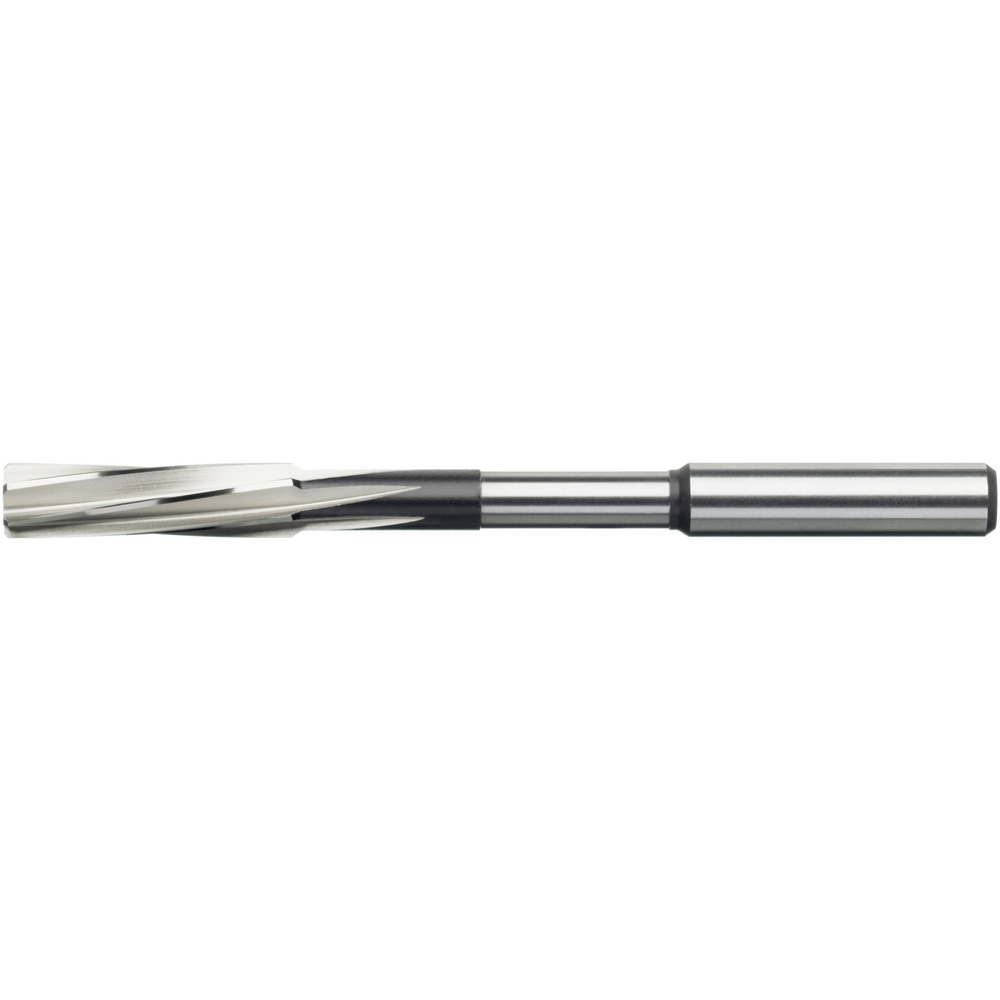

NC-Maschinen-Reibahle HSS-E ähnl. DIN212D 2,99mm H7 0/+0,003

NC-Maschinen-Reibahle HSS-E ähnl. DIN212D 2,99mm H7 0/+0,003
NC-Maschinen-Reibahle HSS-E ähnl. DIN212D 2,99mm H7 0/+0,003 NC-Maschinen-Reibahle HSS-E ähnl. DIN212D 2,99mm H7 0/+0,003

Wir erheben auf dieses Produkt einen Materialteuerungszuschlag von 6,90 %.

Online Preis
24,10 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar
In den Warenkorb
Tool Finder

Mo-Do bis 18:00 Uhr bestellt, auf Wunsch per Express am nächsten Werktag geliefert

NC-Maschinen-Reibahlen, 1/100-steigend
  • mit Zylinderschaft und Linksdrall 9° mit geschliffenem Spanraum
  • Form B bis Ø 2,03 mm mit durchgehendem Schaft und beidseitiger Zentrierspitze
  • Form D von Ø 2,98-12,03 mm mit abgesetztem Schaft
  • Herstellungstoleranzen: Nennmaße = 0/+ 0,003 mm
  • Passungstabelle auf S.411 im technischen Teil

Nennmaß D in mm vierstellig angeben:
  • z. B. 0,72 mm = 0072, 5,14 mm = 0514, 11,00 mm = 1100

Artikel-Nr./ATORN Nr.
1610300299 / 10048040
VPE
1
SARTORIUS Katalogseite
KS-0333

Technische Merkmale

Anschnittlänge 0,4 mm
Anzahl Schneiden 6 St.
Auskraglänge 33 mm
Aussendurchmesser 2,7 mm
Bohrungsdurchmesser max. 2,99 mm
Bohrungsdurchmesser min. 2,993 mm
D1 3 mm
DIN Werksnorm
Drallwinkel 9° (links)
Durchmesser max. 12,03 mm
Durchmesser min. 2,47 mm
Durchmesser min./max. 2,47-12,03 mm
Eignung Edelstahl gesamt 2
Eignung nicht Eisen gesamt 2
Eignung Titan/Nickel/Super gesamt 2
fitness hartl total 3
Form D
Innendurchmesser 2,2 mm
Konischer Übergang Halskontur (xsg) 33 mm
Kraglänge 33 mm
Kühlmittelzufuhr Extern
L4 28 mm
Länge 61 mm
Nutzlänge 32 mm
Oberfläche Unbeschichtet
Schneidendurchmesser 2,99 mm
Schneidenlänge 15 mm
Schneidstoff HSSE
Schnittwerte Schnittw. Info-ja
Spitzenwinkel 90 °
Toleranz Passung H7
Toleranz Schaftdurchmesser h6
Vorschub f Stahl < 1000 N/mm2 0,1 mm/U
Werkzeugaufnahme Zylinderschaft HA

Einsatz-Merkmale

Aluminium ≥ 8 % Si
Bronze kurz
Bronze lang
Guss GG/GTS
Guss GGG
INOX austenitisch
INOX ferrit./martens.
Kunststoffe
Messing kurz
Messing lang
Schnittgeschwindigkeit (Alu lang) Eignung 1
Stahl < 1000 N/mm²
Stahl < 1400 N/mm²
Stahl < 700 N/mm²
Super-Leg. Fe/NiCo-Basis < 30 HRC
Super-Leg. Fe/NiCo-Basis ≥ 30 HRc
Titan-Legierungen

sehr gut geeignet
gut geeignet
Schnittwerte Download
STEP Download
DXF Download
ASSET_MatSafetyDataSheet Download
Katalogseite Download
