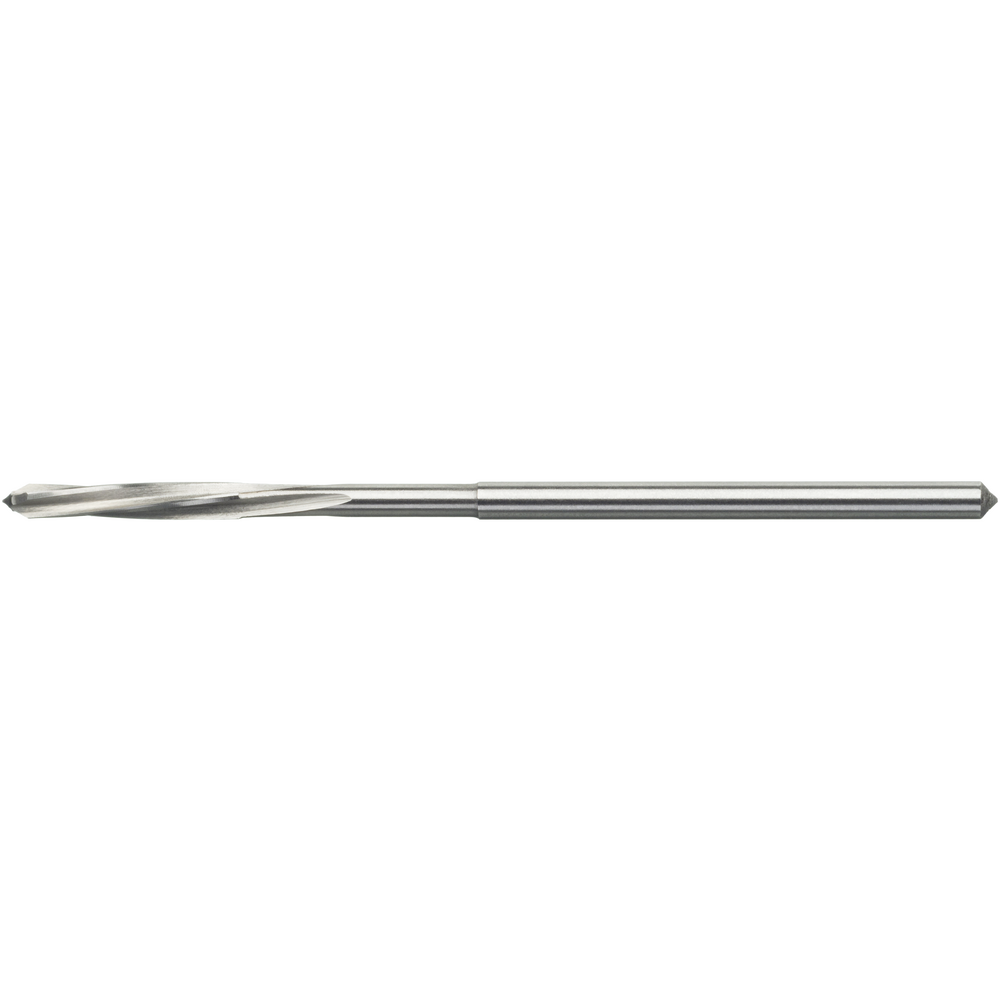

NC-Maschinen-Reibahle HSS-E ähnl. DIN212B 1,00mm

NC-Maschinen-Reibahle HSS-E ähnl. DIN212B 1,00mm
NC-Maschinen-Reibahle HSS-E ähnl. DIN212B 1,00mm NC-Maschinen-Reibahle HSS-E ähnl. DIN212B 1,00mm
Online Preis:
18,83 €
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar
Werkslager
verfügbar
In den Warenkorb
Tool Finder

In den nächsten bestellen und morgen liefern lassen.

NC-Maschinen-Reibahlen, 1/100-steigend
  • mit Zylinderschaft und Linksdrall 9° mit geschliffenem Spanraum
  • Form B bis Ø 2,03 mm mit durchgehendem Schaft und beidseitiger Zentrierspitze
  • Form D von Ø 2,98-12,03 mm mit abgesetztem Schaft
  • Herstellungstoleranzen: Nennmaße = 0/+ 0,003 mm

Nennmaß D in mm vierstellig angeben:
  • z. B. 0,72 mm = 0072, 5,14 mm = 0514, 11,00 mm = 1100

Artikel-Nr./ATORN Nr.
1610300100 / 10048000
VPE
1
SARTORIUS Katalogseite

Technische Merkmale

Anschnittlänge 0,3 mm
Auskraglänge 15 mm
Aussendurchmesser 0,8 mm
Bohrungsdurchmesser max. 1 mm
Bohrungsdurchmesser min. 1,003 mm
D 1 mm
D1 1 mm
DIN Werksnorm
Drallwinkel 9° (links)
Durchmesser max. 2,03 mm
Durchmesser min. 1,0 mm
Durchmesser min./max. 1,0-2,03 mm
Eignung Edelstahl gesamt 2
Eignung nicht Eisen gesamt 2
Eignung Titan/Nickel/Super gesamt 2
fitness hartl total 3
Form B
Innendurchmesser 0,65 mm
Konischer Übergang Halskontur (xsg) 15 mm
Kraglänge 15 mm
Kühlmittelzufuhr Extern
L 34 mm
L1 5,5 mm
L4 19 mm
Nutzlänge 14 mm
Oberfläche Unbeschichtet
Schneidstoff HSSE
Schnittwerte Schnittw. Info-ja
Spitzenwinkel 60 °
Toleranz Passung H7
Toleranz Schaftdurchmesser h6
Vorschub f Stahl < 1000 N/mm2 0,08 mm/U
Werkzeugaufnahme Zylinderschaft HA
Z 3 St.

Einsatz-Merkmale

Aluminium < 8 % Si
Aluminium ≥ 8 % Si
Bronze kurz
Bronze lang
Guss GG/GTS
Guss GGG
INOX austenitisch
INOX ferrit./martens.
Kunststoffe
Messing kurz
Messing lang
Stahl < 1000 N/mm²
Stahl < 1400 N/mm²
Stahl < 700 N/mm²
Super-Leg. Fe/NiCo-Basis < 30 HRC
Super-Leg. Fe/NiCo-Basis ≥ 30 HRc
Titan-Legierungen

sehr gut geeignet
gut geeignet
Schnittwerte Download
STEP Download
DXF Download
ASSET_MatSafetyDataSheet Download
Katalogseite Download
