Gewindemessdrähte

• zum Aufstecken auf Messschrauben
• zur Bestimmung des Flankendurchmessers bei Außengewinden nach der Drei-Draht-Methode
• gehärtet, feinstgeläppt
• Fehlergrenze 0,001 mm
• mit Aufnahmebohrung Ø 6,35 mm
• weitere Ausführungen auf Anfrage lieferbar
• kostenlose Software zur Prüfmaßberechnung finden Sie auf unserer Homepage

Prüfmaße M für metrische Gewinde DIN 13 Blatt 1
M3 = 3,113 mm / M10 = 10,414 mm / M22 = 23,163 mm
M4 = 4,305 mm / M12 = 12,650 mm / M24 = 25,606 mm
M5 = 5,153 mm / M14 = 15,021 mm / M27 = 28,605 mm
M6 = 6,346 mm / M16 = 17,021 mm / M30 = 30,848 mm
M8 = 8,282 mm / M20 = 21,163 mm / M33 = 33,848 mm

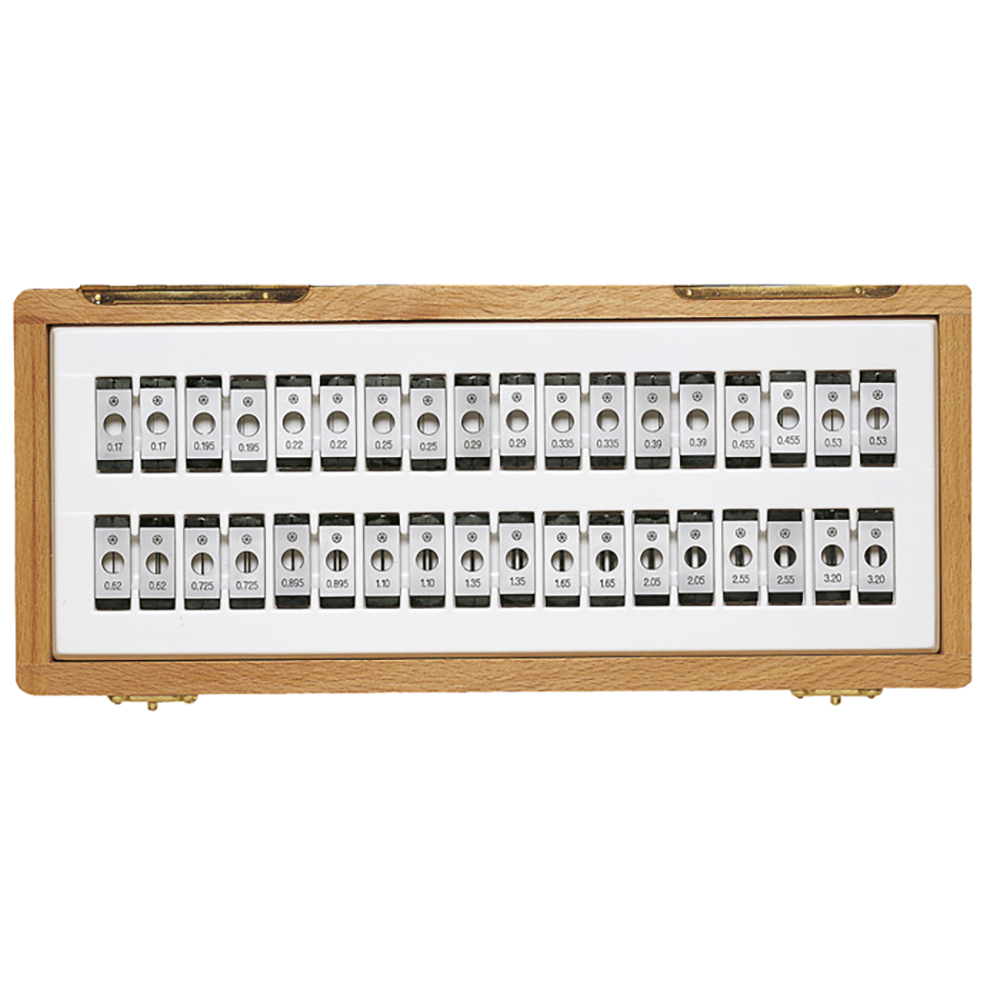

Satz
