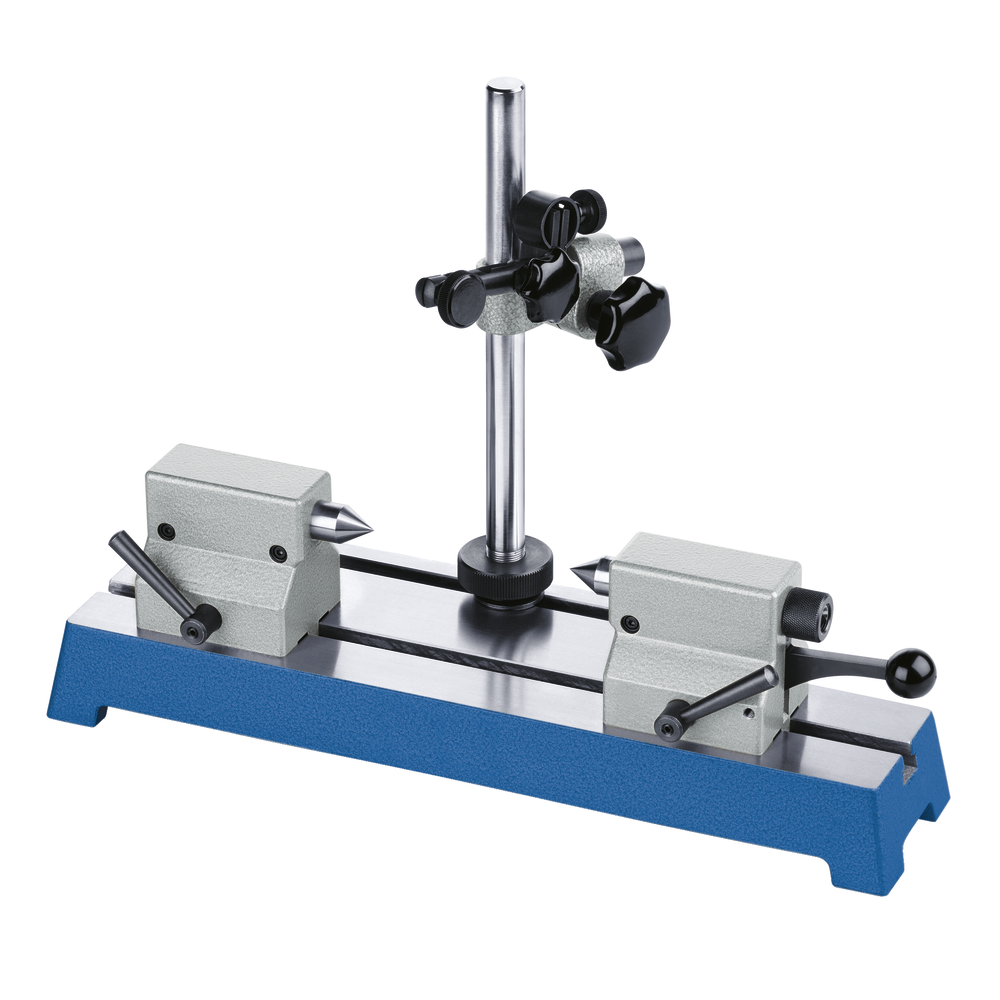

Rundlaufprüfgerät

• zum Überprüfen der Rund- und Planlaufgenauigkeit an Drehteilen
• Größe 0350 Reitstöcke mit Prismenaufsätzen


Ausführung Grundplatte:

• Spezialguss
• Auflagefläche feingeschliffen
• mit 2 T-Nuten, zur Aufnahme der Reitstöcke und des Messstatives
• Nutbreite 10 mm (12 mm*)
• Abstand der T-Nuten 58 mm (100 mm*)
• Ebenheit nach DIN 876/2

Ausführung Reitstöcke:

• verschiebbar
• linker Reitstock mit fester Spitze, rechter Reitstock mit beweglicher Spitze
• Pinolen-Ø 16 mm (22 mm*)
• Hub der beweglichen Spitze ca. 10 mm
• Pinole und Körnerspitze gehärteter Stahl, feinst­geschliffen

Ausführung Messstativ:

• mit Feinverstellung
• Aufnahmebohrung 8H7
• Säulen-Ø und Höhe: 16 x 200 mm (22 x 240 mm*)
• Querarm-Ø und Länge: 16 x 60 mm (16 x 125 mm*)
• Lieferung von Grundplatte mit Reitstöcken und Messstativ

*Werte in Klammern für Rundlaufprüfgerät Nr. 5547600450
