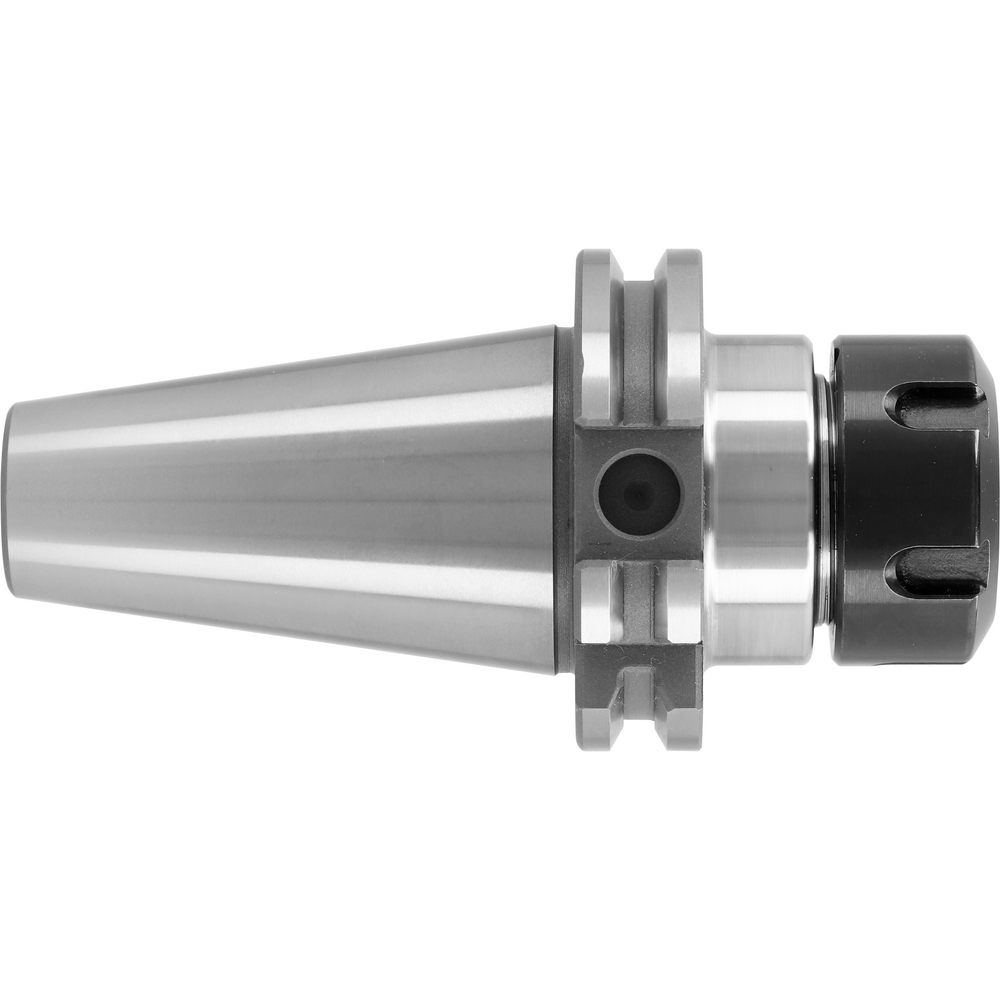

Spannzangenfutter SK30 ER16 A=100 mm

Spannzangenfutter SK30 ER16 A=100 mm
Spannzangenfutter SK30 ER16 A=100 mm
Beschreibung
Spannen
Lieferantenkataloge
ER-Spannzangenfutter
nach ISO 7388-1 (DIN 69871)

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft in ER-Spannzangen nach DIN 6499.

Ausführung
  • Legierter Einsatzstahl, Zugfestigkeit im Kern min. 950 N/mm²
  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
  • Kegelwinkel-Toleranzqualität AT3 nach DIN 7187 und DIN 2080
  • Max. Rundlaufgenauigkeit 0,005 mm
  • Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
  • Mit Balluff-Chip-Bohrung
  • Alle Spannzangenfutter mit ER 16 haben eine Sechskantmutter

Vorteil
  • Präzisionskreuzschliff an der Anlagefläche für höchte Genauigkeit


HinweisAlte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.
Lieferung
1 Stück Spannzangenfutter (ISO 7388-1) ER-Ausführung; inkl. Spannmutter
Artikel-Nr./ATORN Nr.
4323169022 / 22661648
VPE
1
Lagerbestand
Nachlieferung
Online Preis
63,00 €
Tool Finder

Technische Merkmale

A 100 mm
D2 50 mm
D4 22 mm
DIN 69871-1
Form AD
Kühlmittelzufuhr Intern
Länge 81 mm
Norm Baumaße ISO 7388-1
Schaftausführung ER-Spannzangenfutter
Spannzangen-Typ ER 16
Statistische Warennummer 84661020
WEEE (Rücknahme gebrauchter Elektrogeräte) 0 - nicht zutreffend
Werkzeugaufnahme SK 30
Wuchtgüte G 2,5 bei 25000 1/min
