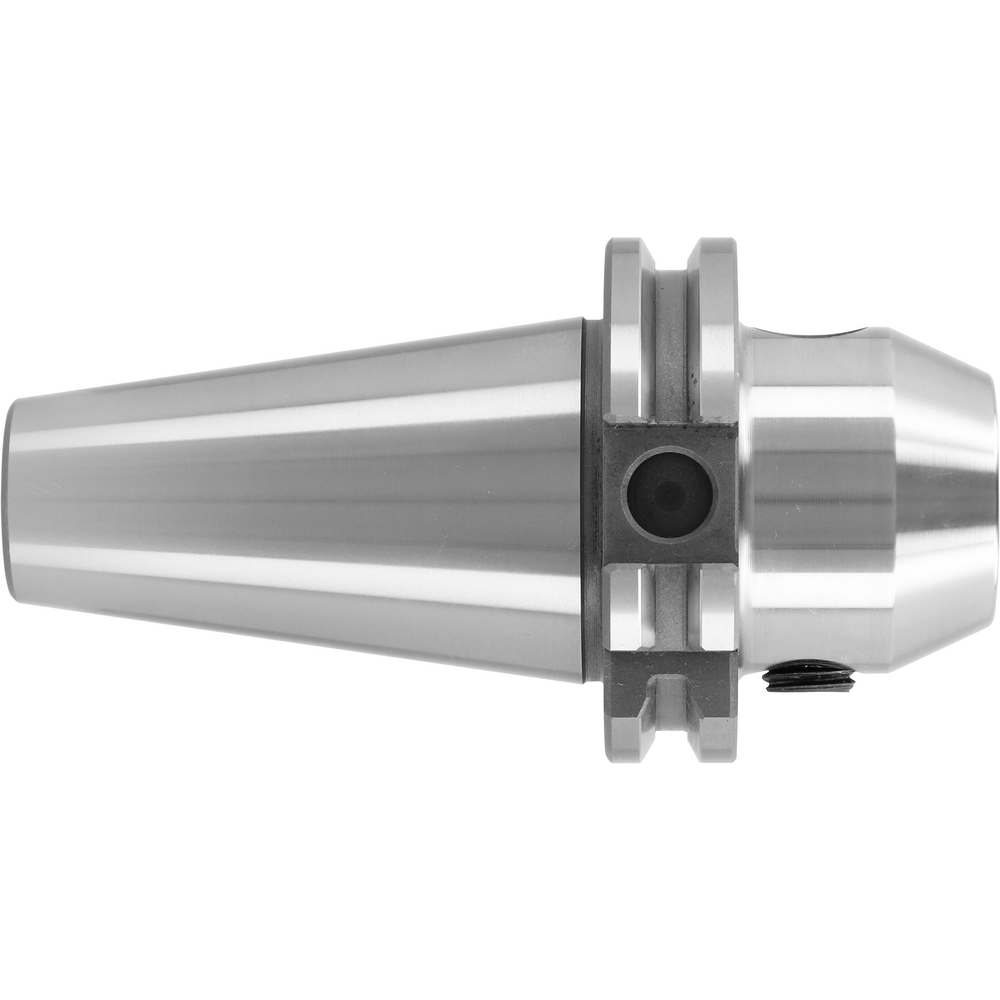

Flächenspannfutter SK30 Durchmesser 20 mm A=70 mm

Flächenspannfutter SK30 Durchmesser 20 mm A=70 mm
Flächenspannfutter SK30 Durchmesser 20 mm A=70 mm
Beschreibung
Spannen
Lieferantenkataloge
Flächenspannfutter (Weldon)
nach ISO 7388-1 (DIN 69871)

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B.

Ausführung
  • Legierter Einsatzstahl, Zugfestigkeit im Kern mind. 950 N/mm²
  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
  • Kegelwinkel-Toleranzqualität AT3 nach DIN 7187 und DIN 2080
  • Max. Rundlaufgenauigkeit 0,005 mm
  • Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
  • Mit Balluff-Chip-Bohrung

Vorteil
  • Präzisionskreuzschliff an der Anlagefläche für höchte Genauigkeit


HinweisAlte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.
Lieferung
1 Stück Flächenspannfutter (Weldon) (ISO 7388-1)
Artikel-Nr./ATORN Nr.
4323169018 / 22661644
VPE
1
Lagerbestand
Nachlieferung
Online Preis
48,00 €
Tool Finder

Technische Merkmale

A 70 mm
D2 50 mm
D4 52 mm
DIN 69871-1
Durchmesser 20 mm
Form AD
Gewindeabmessung M16
Kühlmittelzufuhr Intern axial
Länge 51 mm
Norm Baumaße ISO 7388-1
Schaftausführung Flächenspannfutter (Weldon)
Statistische Warennummer 84661020
WEEE (Rücknahme gebrauchter Elektrogeräte) 0 - nicht zutreffend
Werkzeugaufnahme SK 30
Wuchtgüte G 2,5 bei 25000 1/min
