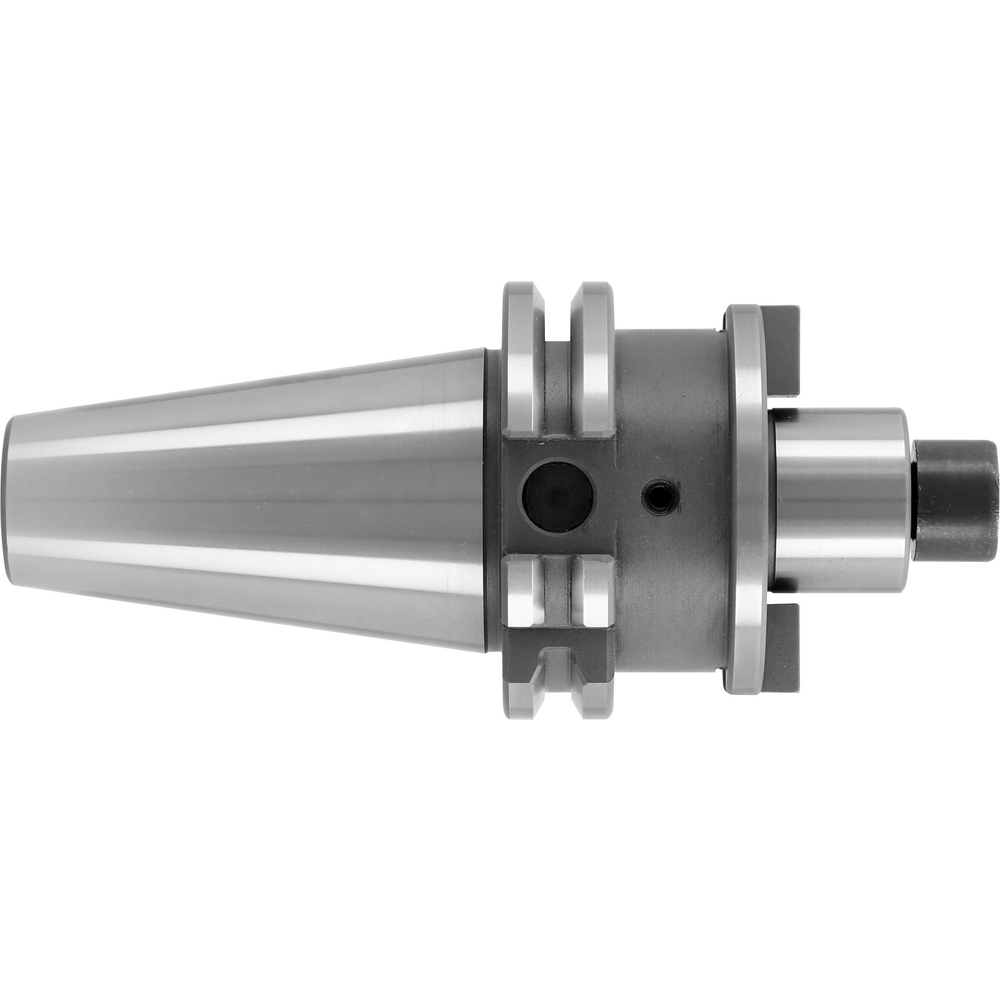

Quernut-Aufsteckfräsdorn SK30 Durchmesser 32 mm A=50 mm

Quernut-Aufsteckfräsdorn SK30 Durchmesser 32 mm A=50 mm
Quernut-Aufsteckfräsdorn SK30 Durchmesser 32 mm A=50 mm
Beschreibung
Spannen
Lieferantenkataloge
Quernut-Aufsteckfräsdorne
nach ISO 7388-1 (DIN 69871)

Anwendung
Zur Aufnahme von Walzenstirn- und Winkelstirnfräsern mit Längsnut nach DIN 842.

Ausführung
  • Legierter Einsatzstahl, Zugfestigkeit im Kern min. 950 N/mm²
  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
  • Kegelwinkel-Toleranzqualität AT3 nach DIN 7187 und DIN 2080
  • Max. Rundlaufgenauigkeit 0,005 mm
  • Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
  • Mit Balluff-Chip-Bohrung
  • Mit Mitnehmersteinen, Kreuzschraube oder Zylinderkopfschraube. Bei D = 60 nur mit vier Befestigungsschrauben nach DIN 912.
  • SK 30 ohne Kühlkanalbohrungen an der Stirnseite

Vorteil
  • Präzisionskreuzschliff an der Anlagefläche für höchte Genauigkeit
  • Innenkühlung maximal 80 bar
  • Einfachste Handhabung und hohe Präzision
  • Ruhigerer Fräsverlauf
  • 50% Standzeiterhöhung


HinweisAlte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.
Lieferung
1 Stück Quernut-Aufsteckfräsdorn (ISO 7388-1) inkl. Schrauben
Artikel-Nr./ATORN Nr.
4323169010 / 22661636
VPE
1
Lagerbestand
Nachlieferung
Online Preis
66,00 €
Tool Finder

Technische Merkmale

A 50 mm
D2 50 mm
D4 78 mm
DIN 69871-1
Durchmesser 32 mm
Form AD
Gewindeabmessung M16
Kühlmittelzufuhr Intern axial
Länge 30.9 mm
Länge 3 24
Norm Baumaße ISO 7388-1
Schaftausführung Aufsteckfräsdorn (Messerkopfaufnahme)
Statistische Warennummer 84661020
WEEE (Rücknahme gebrauchter Elektrogeräte) 0 - nicht zutreffend
Werkzeugaufnahme SK 30
Wuchtgüte G 2,5 bei 25000 1/min
