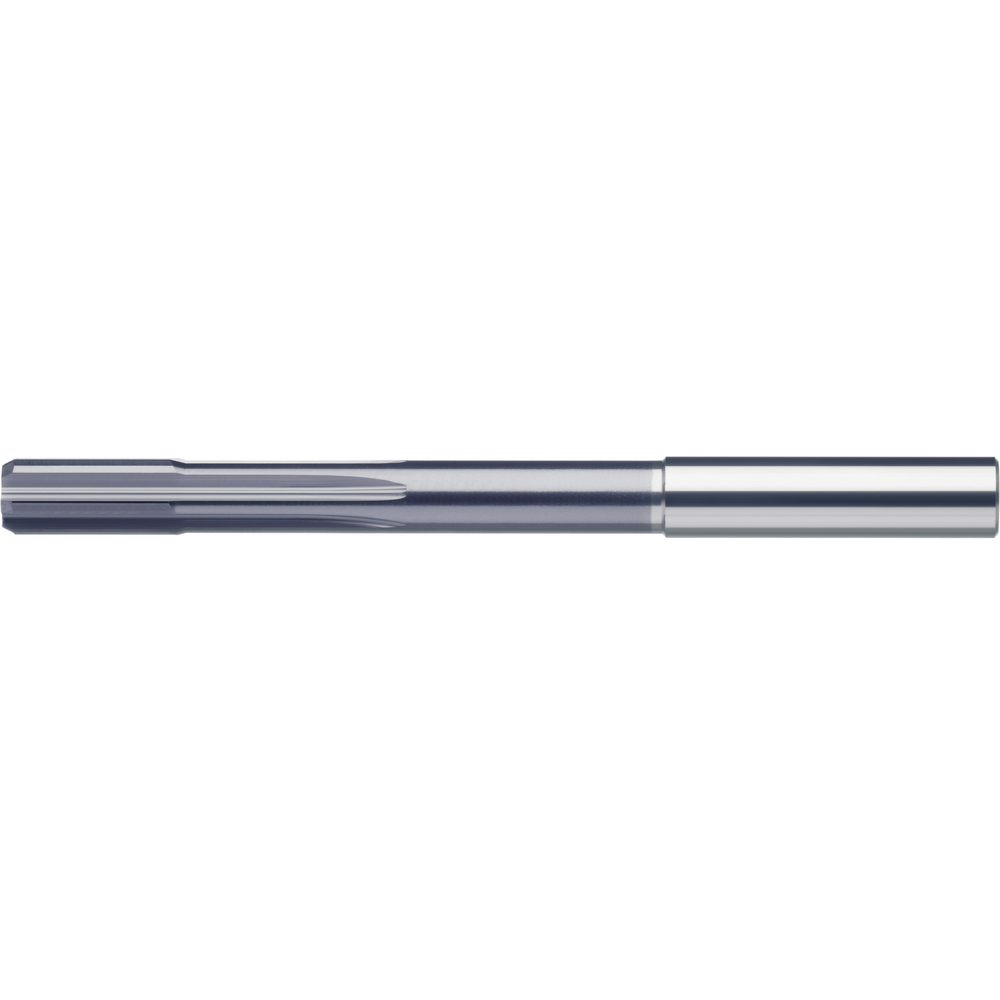

HPC Reibahle VA (Sonder) DL VHM TIALN D=18,21-19,20

Beschreibung

Zuliefer- und Herstellerkataloge
ATORN Markenkatalog
Hochleistungsreibahle VHM TiALN (Passung und Durchmesser wählbar)
für den Einsatz in Edelstählen

Anwendung
Zur Herstellung von Passungen in Grundlöchern auf modernen CNC-Maschinen bei stabiler Werkzeug- und Werkstückspannung in Edelstählen.

Ausführung

gerade genutet und extremer ungleich Teilung mit Innenkühlung, Form A

Vorteil

Innovative Schneidengeometrie sorgt für sehr hohe Maßhaltigkeit und Prozesssicherheit, bei sehr hohen Schnittparametern

Hochwertiger VHM Schneidstoff und Beschichtung sorgen für sehr hohe Standzeit

Innenkühlung sorgt für optimalen Transport der Späne

HinweisAuf präzise und feste Werkzeugspannung achten (Idealerweise Hydrodrehspannfutter oder Präzisionsspannzangenfutter verwenden)! Bei Bestellung gewünschte Passung und Durchmesser angeben (z.B. 8,05 H7) Achtung! Aufmaßtabelle beachten.

Artikel-Nr./ATORN Nr.

1000037276 / 12160295

VPE

Lagerbestand

Nachlieferung

270,00 €

In den Warenkorb

Vergleichen

Tool Finder

Technische Merkmale

A	Anzahl Schneiden	D max.	D min.	D min./max.	D min./max.	D1	Durchmesser max.	Durchmesser min.	Durchmesser wählbar max.	Durchmesser wählbar min.	Durchmesser wählbar min./max.	Form	Geeignet für Durchgangssloch	Geeignet für Grundloch	Gewindelochart	Kühlmittelzufuhr	Länge	Nutenform	Oberfläche	Schneidendurchmesser	Schneidenlänge	Schneidstoff	Schnittrichtung	Statistische Warennummer	Toleranz Passung	Toleranz Schaftdurchmesser	Typ	Vorschub f INOX	Werkzeugaufnahme	Werkzeugtypen nach DIN 4000
58 mm	6 St.	9,20 mm	8,71 mm	3,80-20,20 mm	8,71-9,20 mm	10 mm	20,20 mm	3,80 mm	9,20 mm	8,71 mm	8,71-9,20 mm	A	Nein	Ja	Sackloch	Intern	100 mm	Gerade	TiAlN	9 mm	20 mm	VHM	Rechtsschneidend	82076030	Wählbar	h6	HPC VA	0,15 mm/U	Zylinderschaft HA	RNN1 - Zylinderreibahle

Einsatz-Merkmale

Aluminium ≥ 8 % Si	Bronze kurz	Bronze lang	Eignung Edelstahl gesamt	Eignung nicht Eisen gesamt	Eignung Titan/Nickel/Super gesamt	fitness hartl total	gehärteter Stahl < 60 HRc	gehärteter Stahl ≤ 55 HRC	gehärteter Stahl ≤ 65 HRC	Graphit	Guss GG/GTS	Guss GGG	INOX austenitisch	INOX duplex	INOX ferrit./martens.	Kunststoffe	Messing kurz	Messing lang	Schnittgeschwindigkeit (Alu lang) Eignung	Stahl < 1000 N/mm²	Stahl < 1400 N/mm²	Stahl < 700 N/mm²	Super-Leg. Fe/NiCo-Basis < 30 HRC	Super-Leg. Fe/NiCo-Basis ≥ 30 HRc	Titan-Legierungen
			1	2	3	3													2
sehr gut geeignet gut geeignet

STEP	Download
DXF	Download
ASSET_MatSafetyDataSheet	Download
