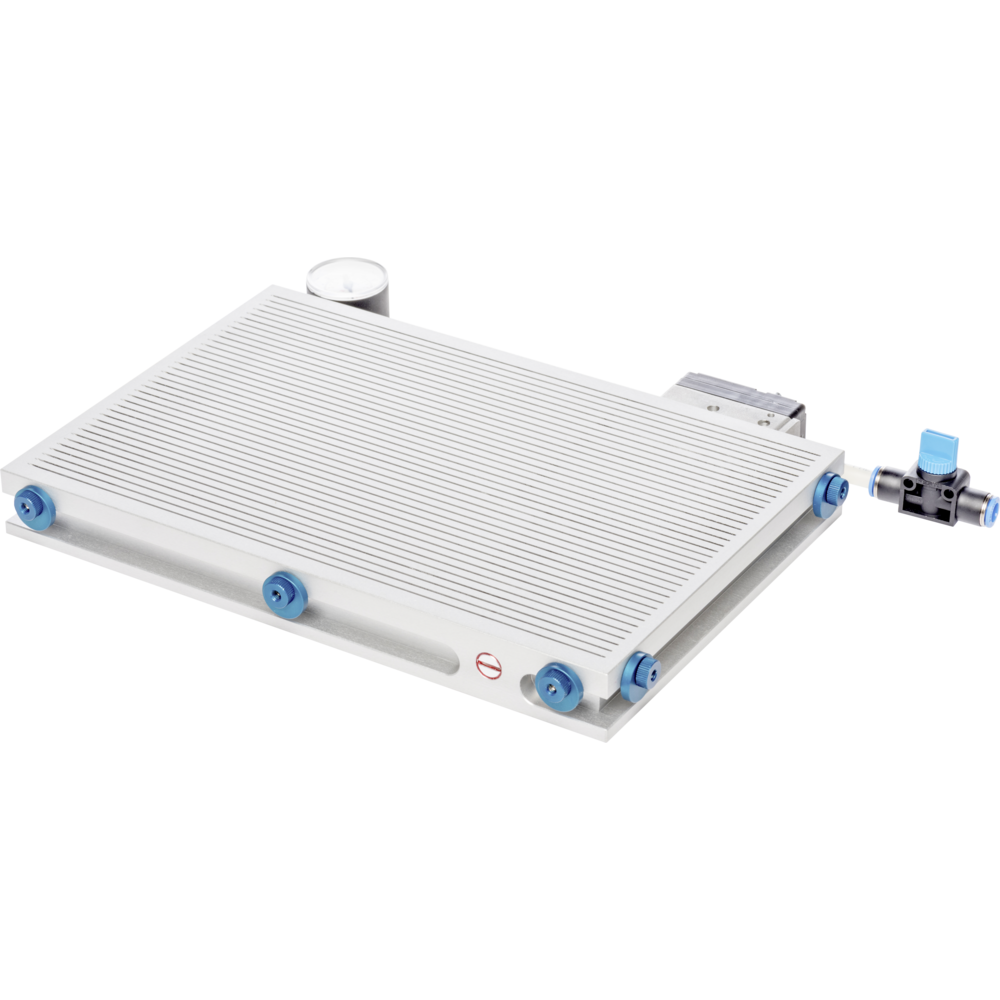

Schlitz Vakuumplatten-Set 300x200x32,5mm

Schlitz Vakuumplatten-Set 300x200x32,5mm
Schlitz Vakuumplatten-Set 300x200x32,5mm
Beschreibung
Vakuum-Spanntechnik
Schlitz-Vakuumplatten-Sets mit Venturidüse
  • hohe Prozesssicherheit mit Vakuum-Schlitzplatten
  • wartungsarme Venturi-Technik (Unterdruckerzeugung durch Querschnittsverengung innerhalb des Venturi-Rohres)
  • hohe Prozesssicherheit beim Einsatz in Bearbeitungszentren und anderen Werkzeugmaschinen
  • Geräuschpegel nur 57 db (A)
  • hohes max. Vakuum bei ca. 5-6 bar
  • je nach Einsatzbedingungen bis zu 93 % Endvakuum, Luftverbrauch ca. 90l/min
  • Lieferumfang je Set:
    1 x Schlitz-Vakuumplatte, Schlitzbreite 1 mm, Mittenabstand 5 mm, inkl. Venturidüse und Manometer
    4 x Spannpratzen mit Schlitzbreite 14 mm
    Anschlagscheiben (höhenverstellbar, exzentrisch gelagert)
    1 x Druckluftschlauch 8/6 (L = 2 m)
    1 x Gummiadaptermatte, braun
    1 x Gummiadaptermatte, schwarz
    1 x Vakuumschlauch 10/6 (L = 0,5 m)
    1 x Absperrventil
    1 x Stecktülle NW 7,2

Vakuum-Spannsystem Schlitzplatten-Set
Mit Venturi-Vakuumerzeuger für die Trockenbearbeitung

Anwendung
Ideal bei leichten Zerspanungsarbeiten wie Fräsen oder Bohren - zum Beispiel von Leiterplatinen oder Elektronikbauteilen - oder auch beim Gravieren. Auch Werkstücke, die vielfach kleiner sind als die Spannfläche der Vakuumplatte, lassen sich hiermit sicher spannen. Aus größeren Materialzuschnitten werden Werkstücke frästechnisch vereinzelt, die lediglich die Größe einer Briefmarke haben. Die individuelle Anpassung an die Teilgeometrie ermöglicht das prozesssichere Spannen nahezu aller denkbaren Werkstückgeometrien.

Ausführung
  • Hier wird durch die Querschnittsverengung innerhalb des Venturi-Rohres ein Unterdruck zum Absaugen der Luft erzeugt.
  • Die Spannplattenoberflächen sind je nach Anwendungsfall mit Schlitzen versehen. Für das Spannen von Werkstücken, die nicht die gesamte Plattenoberfläche einnehmen,sind Gummi-Adaptermatten oder Abdeckfolien erforderlich.
  • Der Geräuschpegel liegt lediglich bei 57 db (A).
  • Vakuumerzeugung durch Druckluft-Vakuum Ejektor: max. Vakuum ca. 5-6 bar. Je nach Einsatzbedingung bis zu 87 % Endvakuum. Luftverbrauch ca. 90 L/min.

Vorteil
  • Geringe Bauhöhe.
  • Breite Einsatzmöglichkeiten durch Einsatz von Gummiadaptermatten.
  • Im HSC-Bereich (High Speed Cutting) einsetzbar zum Anfräsen von kleinen Konturen mit Hilfe von planparallel fräsbaren Gummiadaptermatten.
  • Spannen von sehr kleinen Werkstücken möglich.
  • Wartungsarme Venturi-Technik.


HinweisUmbausatz für das Nassbearbeiten ist im Lieferumfang enthalten. Für die Nassbearbeitung wird noch eine Vakuumpumpe benötigt.
Lieferung
1 Stück Vakuum-Schlitzplatte, 2 Stück Spannpratzen, 1 Stück Schlauchanschluss für Schnellkupplung, 3 m Druckluftschlauch, 1 Stück Gummiadaptermatte rot, 1 Stück Anschlussmöglichkeit für konventionelle Vakuumpumpe.
Artikel-Nr./ATORN Nr.
4750803020 / 22081001
VPE
1
Lagerbestand
Nachlieferung
Online Preis
1.459,00 €
In den Warenkorb
Tool Finder

Technische Merkmale

Länge x Breite x Höhe Mittlerer Schlitzabstand Modell Typ Vakuumplattenbreite Vakuumplattenhöhe Vakuumplattenlänge
300x200x32,5 mm 5 mm SV 1 SV1 200 mm 32,5 mm 300 mm
