NC-Kompakt-Spanner BB-160mm MM-G160, Stufenbacken und Regulator

Individueller Preis nach dem oder der Registrierung
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar

Mo-Do bis 18:00 Uhr bestellt, auf Wunsch per Express am nächsten Werktag geliefert

NC-Hochdruck-Maschinenschraubstock MM-G
  • mechanisch/mechanisch
  • Grundkörper aus GGG
  • grundseitig aufspannbar
  • Niederzugbacken sowie weiteres Zubehör auf Anfrage lieferbar
  • Stufenbacken, umkehrbar, gehärtet und geschliffen
  • langer Spannschieber mit Quernuten-Antriebspindel mit Spannkraftvoreinstellung
  • Befestigungsgewinde M12 für Werkstückanschlag
  • Spannflächen für Spannpratzen
  • stabiler Späneschutz, verhindert das Eindringen von Spänen in den Innenraum des Körpers
  • inkl. Spann-Bolzen-Bohrung (Stichmaß 200 mm) für ATORN Null-Punkt-Spannsystem K10.2

Kompakt-Spanner
  • inkl. Stufenbacken und Regulator

Artikel-Nr./ATORN Nr.
4588000160 / 21030063
VPE
1
SARTORIUS Katalogseite

Technische Merkmale

Backenbreite 160 mm
Backenhöhe 50 mm
Breite 130 mm
Einspannhöhe 115 mm
Gewicht 79 kg
Höhe 115 mm
L1 530 mm
Länge 618 mm
Länge max. 618 mm
Spannkraft 60 kN
Spannweite bei umgekehrten Stufenbacken max. 451 mm
Spannweite bei umgekehrten Stufenbacken min. 131 mm
Spannweite bei umgekehrten Stufenbacken min./max. 131-451 mm
Spannweite max. 320 mm
Spannweite min. 0 mm
Spannweite min./max. 0-451 mm
Verfahrhub des Schiebers 117 mm
Versatzbereich 2 2 x 102,5 mm
Artikel
VPE
VK
Artikel
Spannpratze inkl. T-Nutenschraube M10x55 und Mutter für T-Nut 12mm
Artikelnr.: 4588051210
VPE
1
VK
Artikel
Spannpratze inkl. T-Nutenschraube M12x55 und Mutter für T-Nut 14mm
Artikelnr.: 4588051412
VPE
1
VK
Artikel
Spannpratze inkl. T-Nutenschraube M12x60 und Mutter für T-Nut 16mm
Artikelnr.: 4588051612
VPE
1
VK
Artikel
Spannpratze inkl. T-Nutenschraube M16x60 und Mutter für T-Nut 18mm
Artikelnr.: 4588051816
VPE
1
VK
Artikel
Spannpratze inkl. T-Nutenschraube M16x65 und Mutter für T-Nut 20mm
Artikelnr.: 4588052016
VPE
1
VK
Artikel
Spannpratze inkl. T-Nutenschraube M16x65 und Mutter für T-Nut 22mm
Artikelnr.: 4588052216
VPE
1
VK
Artikel
Aufsatzbacken zu NC-Kompakt-Spanner MM-G160
Artikelnr.: 4588100160
VPE
1
VK
Artikel

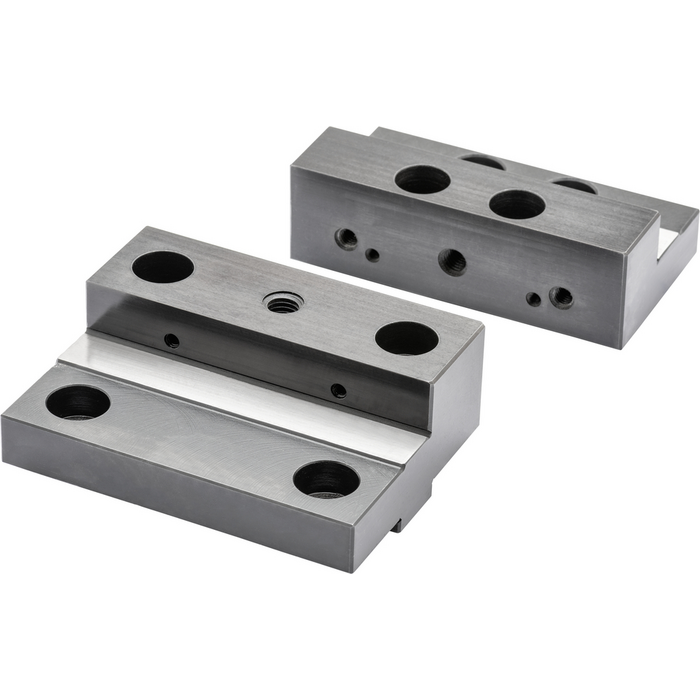

Stufenbacken, BB-160mm
Artikelnr.: 4588110160
VPE
1
VK
Artikel

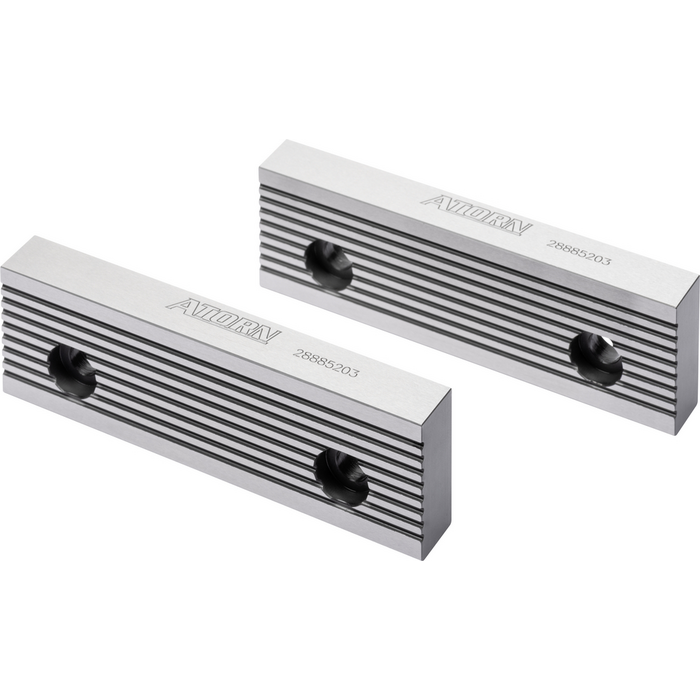

Wendebacke Typ WB-S 160mm gerillt/glatt
Artikelnr.: 4588300160
VPE
1
VK
Artikel

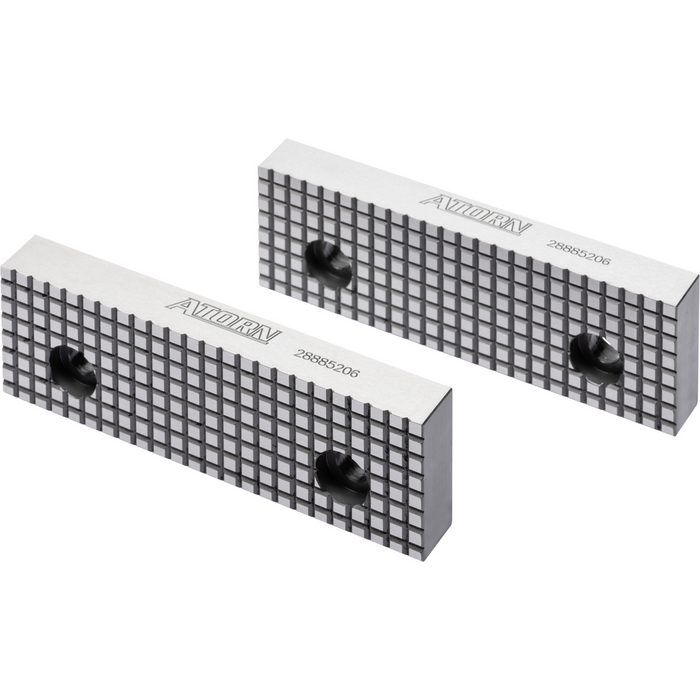

Wendebacke Typ WB-K 160mm kreuzgeriffelt/glatt
Artikelnr.: 4588310160
VPE
1
VK
Artikel

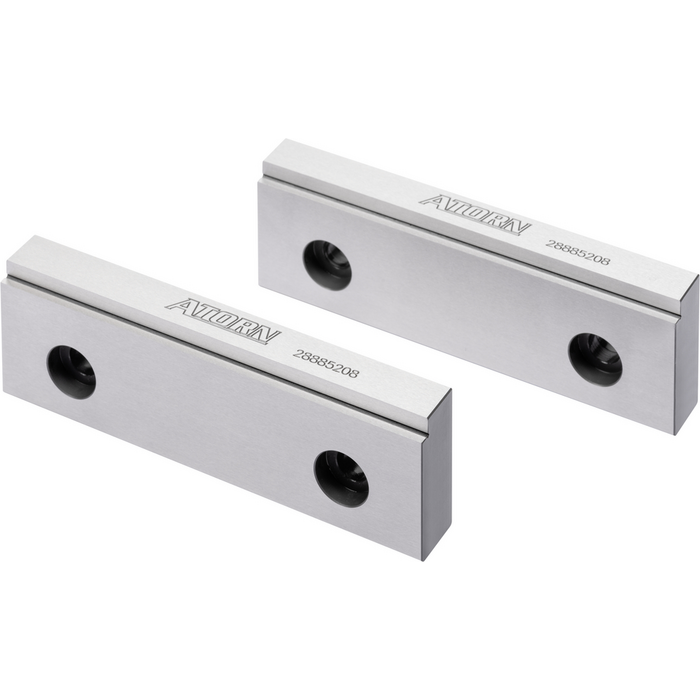

Stufenbacke Typ SB-K 160mm mit Stufe 3x5mm glatt
Artikelnr.: 4588323160
VPE
1
VK
Artikel

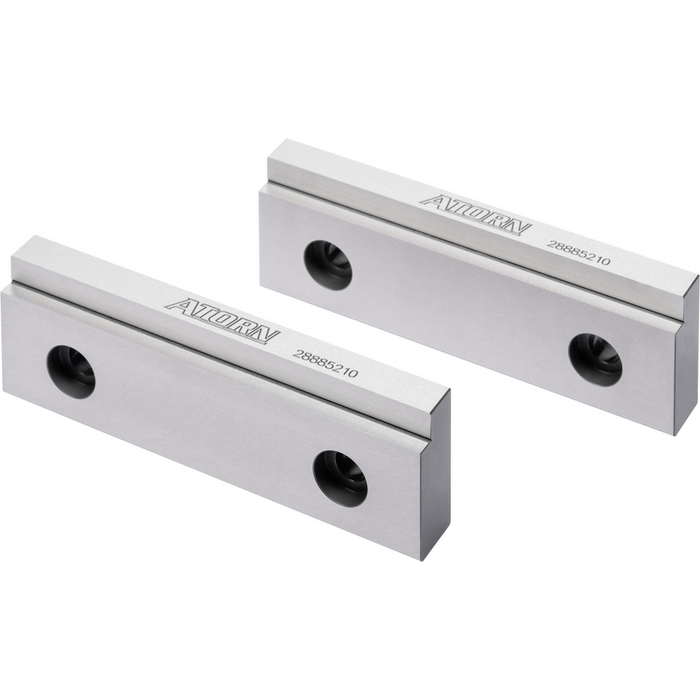

Stufenbacke Typ SB-G 160mm mit Stufe 5x8mm glatt
Artikelnr.: 4588325160
VPE
1
VK
Artikel

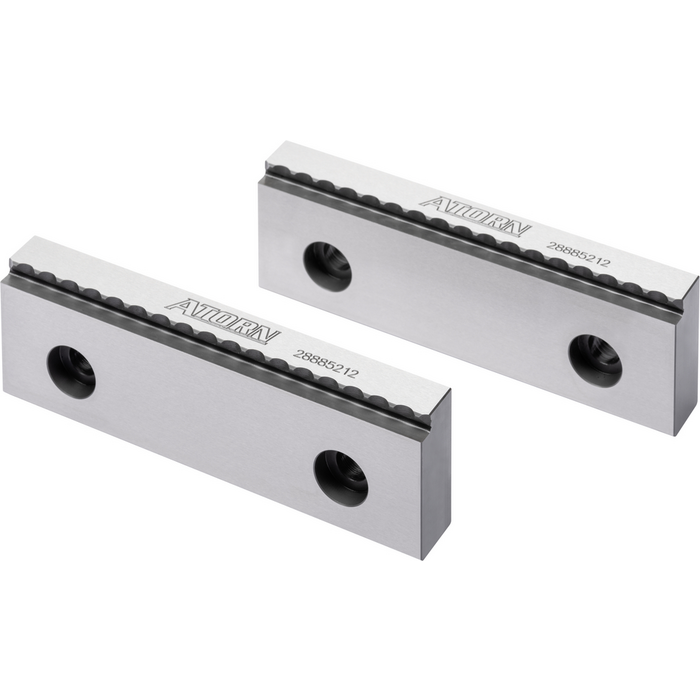

Krallenbacke Typ KB-K 160mm mit Stufe 3x5mm
Artikelnr.: 4588333160
VPE
1
VK
Artikel

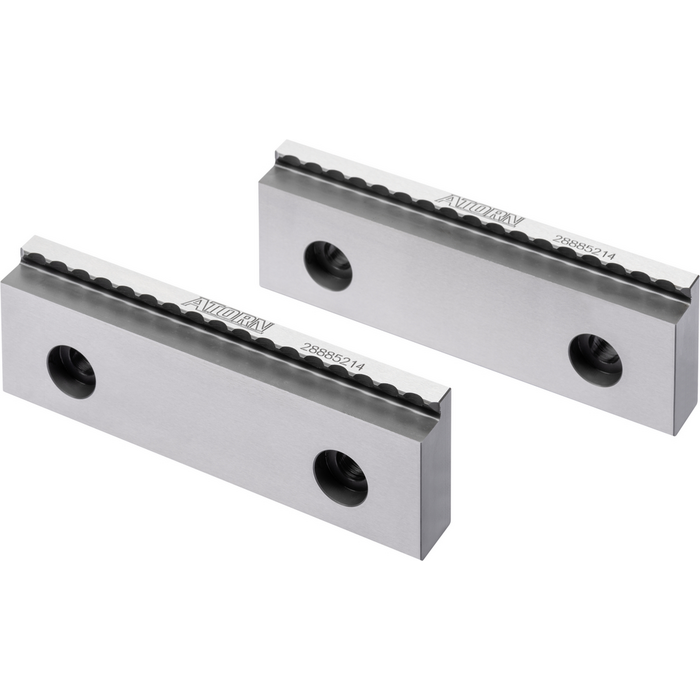

Krallenbacke Typ KB-G 160mm mit Stufe 5x8mm
Artikelnr.: 4588335160
VPE
1
VK
Artikel

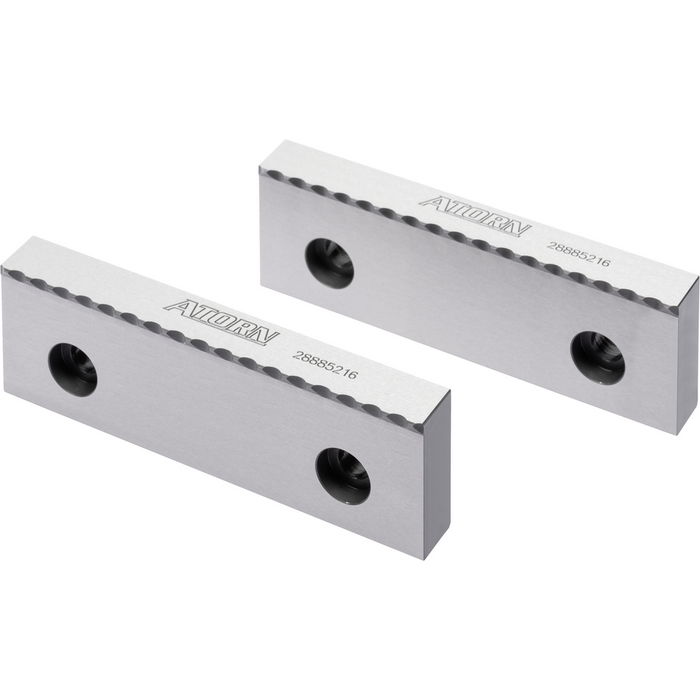

Krallenbacke Typ KB-O 160mm ohne Stufe
Artikelnr.: 4588340160
VPE
1
VK
Artikel

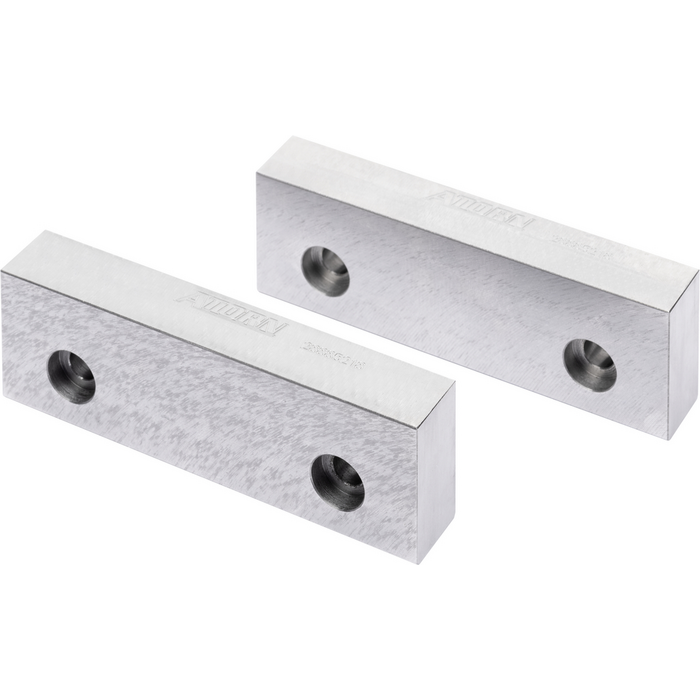

Spannbacke weich Typ SBW-S 160mm, Ausführung Stahl
Artikelnr.: 4588350160
VPE
1
VK
Artikel

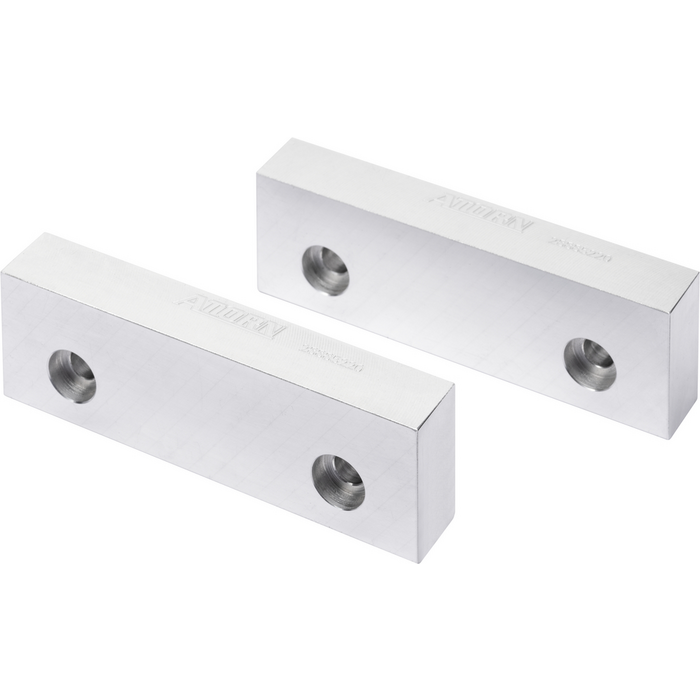

Spannbacke weich Typ SBW-A 160mm, Ausführung Aluminium
Artikelnr.: 4588351160
VPE
1
VK
Artikel

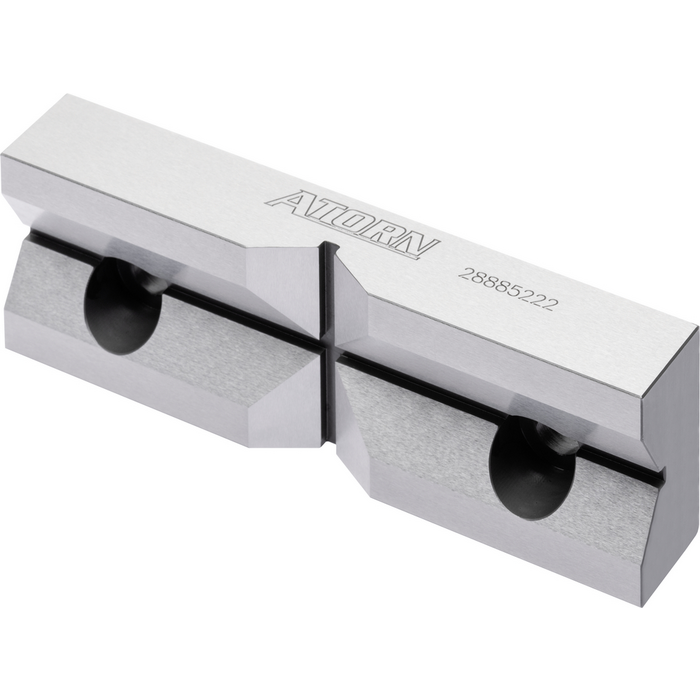

Prismenbacke Typ PB 160mm, senkrecht und waagrecht eingeschliffen
Artikelnr.: 4588360160
VPE
1
VK
