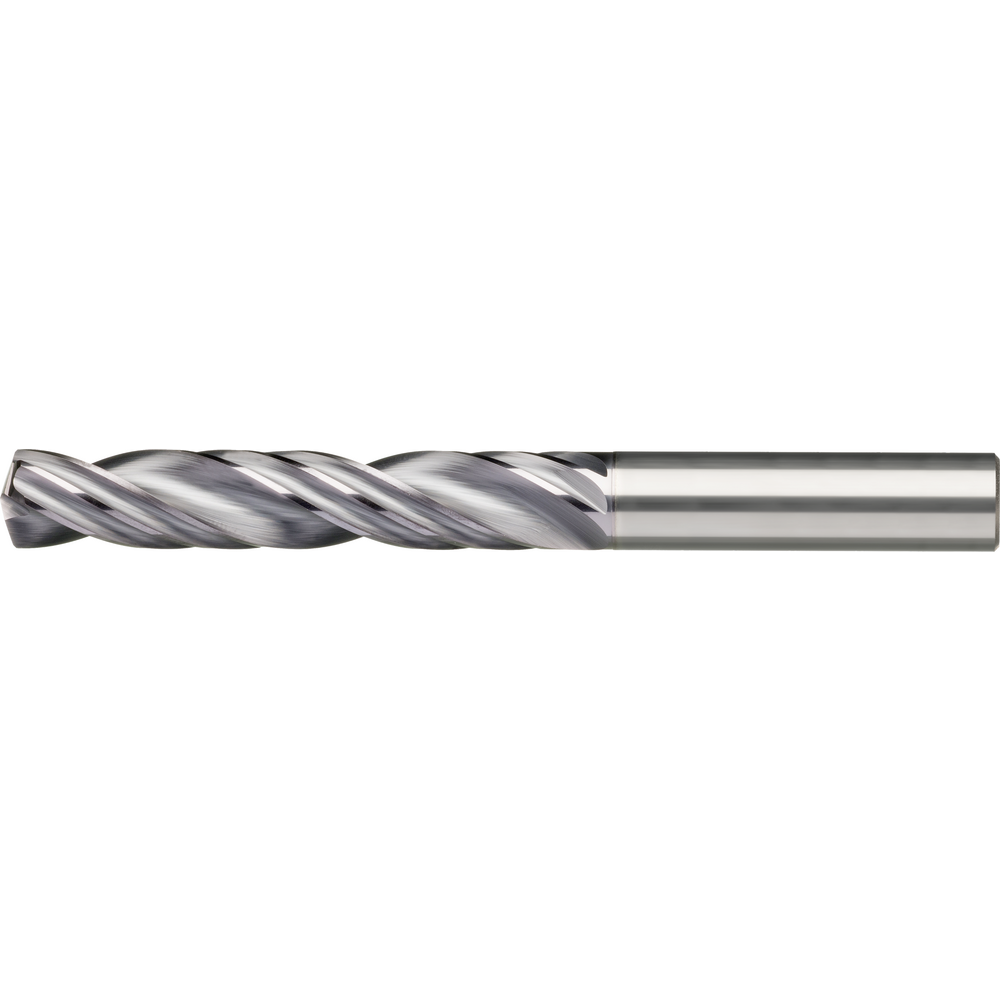

Bohr-Reibahle VHM 140° 5xD WN Typ N 3,98mm H7 IK TiAlN

Bohr-Reibahle VHM 140° 5xD WN Typ N 3,98mm H7 IK TiAlN
Bohr-Reibahle VHM 140° 5xD WN Typ N 3,98mm H7 IK TiAlN Bohr-Reibahle VHM 140° 5xD WN Typ N 3,98mm H7 IK TiAlN
Individueller Preis nach dem oder der Registrierung
Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand
sofort lieferbar
In den Warenkorb
Tool Finder

In den nächsten bestellen und morgen liefern lassen.

Bohren und Reiben in einem Arbeitsgang

VHM-Bohrreibahle
  • Bohren und Reiben in einem Arbeitsgang
  • Reduzierung von Haupt- und Nebenzeiten
  • Herstellen von Bohrungen im Toleranzfeld H7
  • 2 Bohrschneiden und 4 Reibschneiden für hohe Oberflächengüte, Maßhaltigkeit und Rundlaufgenauigkeit

Artikel-Nr./ATORN Nr.
1117010398 / 12040461
VPE
1
SARTORIUS Katalogseite
KS-0162
Schnittwerte
SW-0375

Technische Merkmale

A-Maß 1,63 mm
Anzahl Schneiden 2 St.
Bohrtiefe max. (D) 5xD
D1 6 mm
DIN 6537
Drallwinkel 30°
Halslänge 36 mm
Konischer Übergang Halskontur (xsg) 38 mm
Kraglänge 38 mm
Kühlmittelzufuhr Intern
L1 36 mm
Länge 74 mm
Nutzlänge 29 mm
Oberfläche TiAlN
S 140 °
Schaftlänge 36 mm
Schaftlänge berechnet 36 mm
Schneidendurchmesser 3,98 mm
Schneidendurchmesser max. 20,0 mm
Schneidendurchmesser min. 3,98 mm
Schneidendurchmesser min./max. 3,98-20,0 mm
Schneidstoff VHM
Schnittwerte Schnittw. Info-ja
Toleranz Passung H7
Toleranz Schaftdurchmesser h6
Typ N
Vorschub f Stahl < 1000 N/mm2 0,14 mm/U
Werkzeugaufnahme Zylinderschaft HA

Einsatz-Merkmale

Guss GG/GTS
Guss GGG
Stahl < 1000 N/mm²
Stahl < 1400 N/mm²
Stahl < 700 N/mm²

sehr gut geeignet
gut geeignet
